Демонстрационная плата PAA-MAX-9788-01

Технические характеристики:

  • Миниатюрный размер, площадь платы: 2.31 см2
  • Толщина платы: 1.88 мм
  • Коэффициент усиления: 80
  • Напряжение на входе: 5 В
  • Максимальный размах напряжения Vpp на выходе: 20 В
  • Низкое энергопотребление
  • 15 компонентов на плате

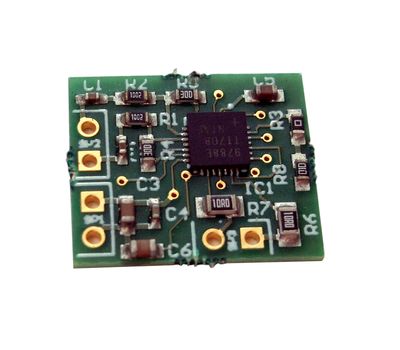

PAA-MAX-9788-01 плата усилителя 14x16.5 мм (рис.1)

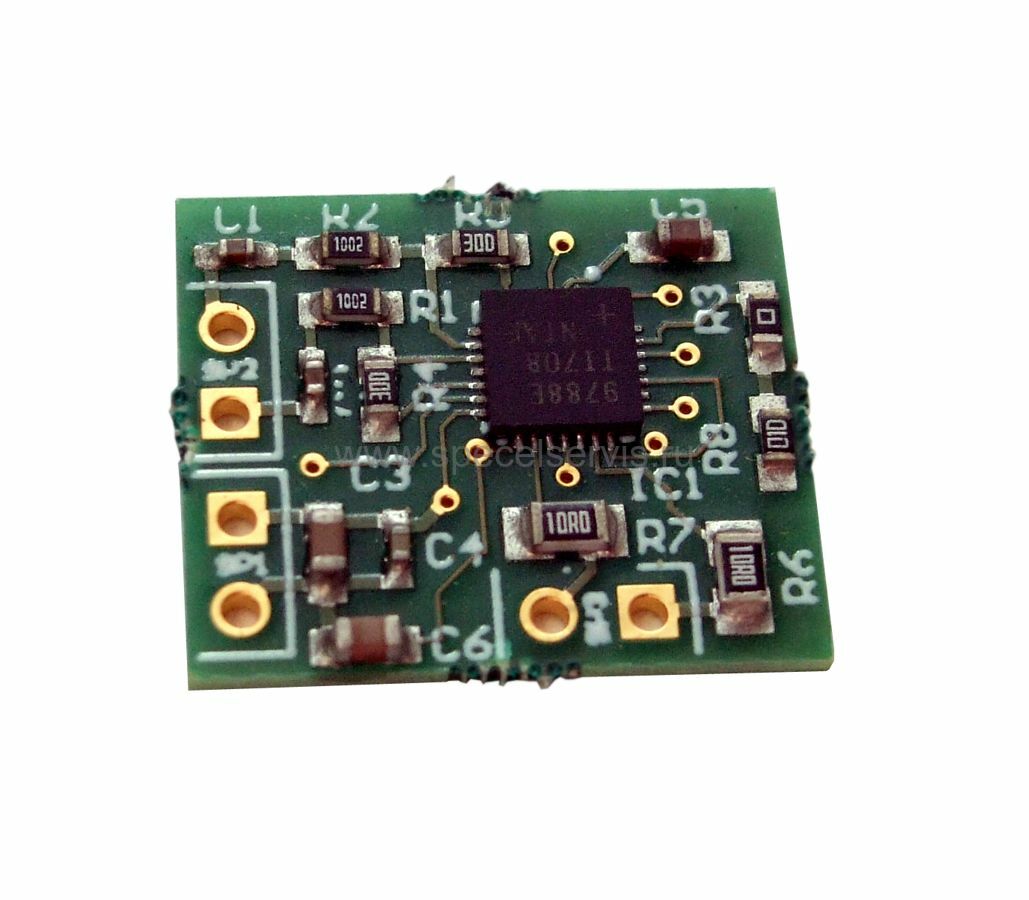

PAA-MAX-9788-01 плата усилителя 14x16.5 мм (рис.2)
Обозначение Описание Количество
1 R1, R2 R0603 Чип-резистор 10 кОм, 1% 2
2 R3 R0603 Чип-резистор 0 Ом, 1% 1
3 R4, R5 R0603 Чип-резистор 200 кОм, 1% 2
4 R6, R7 R0805 Чип-резистор 10 Ом, 1% 2
5 R8 R0603 Чип-резистор 100 кОм, 1% 1
6 C1, C2 C0402 Керамический конденсатор 68 нФ, 16 В, 10%, X7R 2
7 C3, С6 C0603 Керамический конденсатор 10 мкФ, 6.3 В, 20%, X5R 2
8 C4 C0402 Керамический конденсатор 0.1 мкФ, 16 В, 10%, X5R 1
9 C5 C0603 Керамический конденсатор 4.7 мкФ, 6.3 В, 10%, X5R 1
10 U1 MAX9788 Пьезокерамич. аудио усилитель, QFN28 1

Совместимость пьезодинамиков серии SPS с платами усилителя

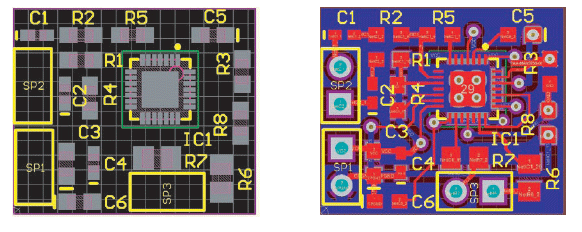

PAA-MAX-9788-01 плата усилителя 14x16.5 мм (рис.3)

Технические параметры серии:

 Модель / Купить

PAA-LT3469-01

PAA-MAX9788-01

PAA-LM4960SQ-02

PAA-StepUpBTL-01

Габаритные размеры

15x15х2,7 мм

14x16,5х1,88 мм

25x25х4,25 мм

40x35х6 мм

Напряжение питания

5 В

5 В

5 В

5...25 В

Максимальная ёмкость пьезокерамического динамика

250 нФ

1 мкФ

600 нФ

1 мкФ

Максимальное пиковое напряжение на выходе

33 В

20 В

24 В

60 В

Коэффициент усиления

131

80

74

90

Встроенный преобразователь напряжения

Да

Да

Да

Преобразователь напряжения

Класс усилителя

A

G

AB

AB

Конфигурация усилителя

Одновыводной

Полностью дифференциальный

Мостовая схема нагрузки

Мостовая схема нагрузки

Среднее значение потребления тока

(динамик + усилитель)

70 мА

15 мА

85 мА

40...400 мА

(2 Вт)



PAA-MAX9788-01 (PAA-MAX9788-01.pdf, 2,751 Kb) [Скачать]
