PAA-LM4960SQ-02

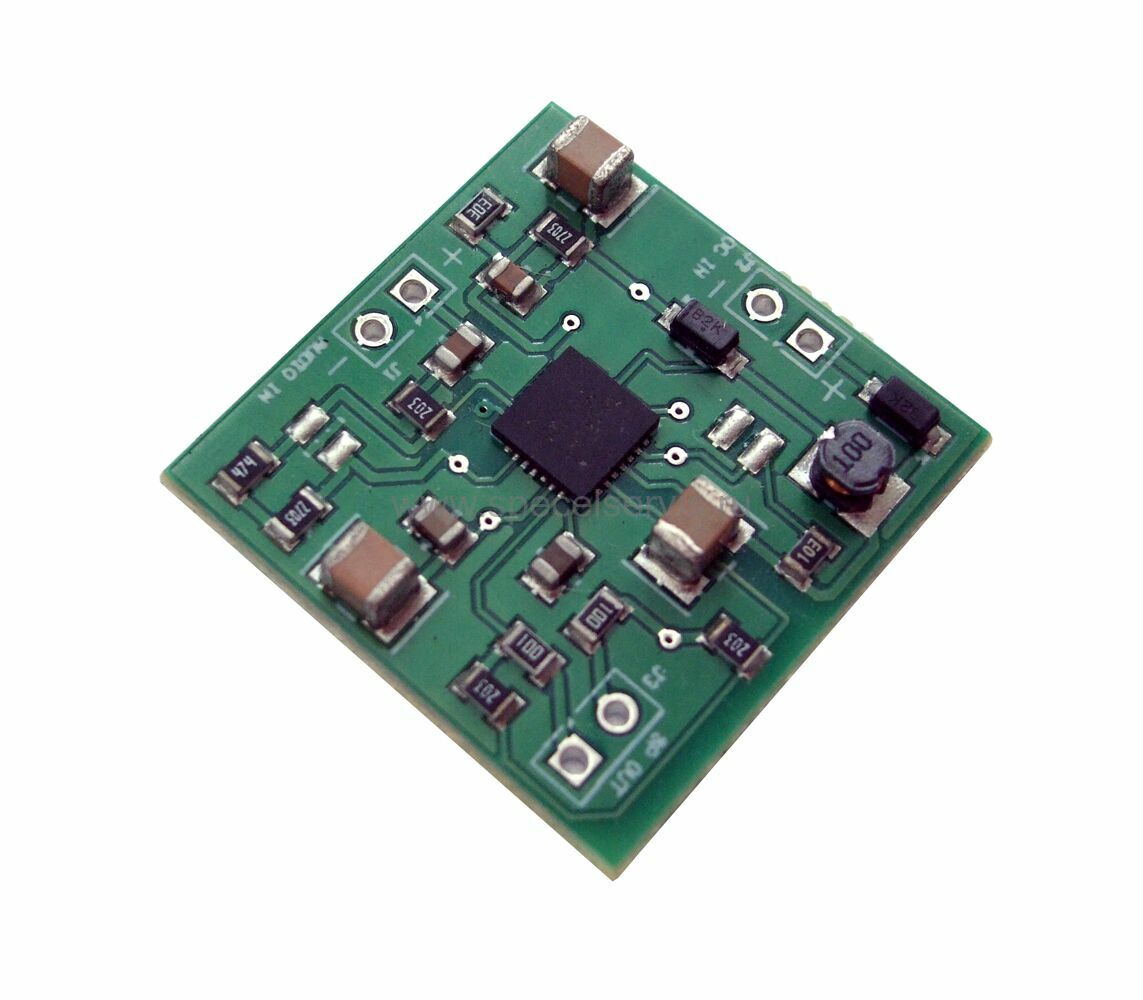

Фото 405: PAA-LM4960SQ-02

Наведите на картинку для увеличения

Цена по запросу
Под заказ
10134962
Бренд:SONITRON
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:8-10 нед.

Демонстрационная плата PAA-LM4960SQ-02

  • Размер 25 х 25 мм
  • Толщина 4.25 мм
  • Мостовая схема нагрузки
  • Встроенный преобразователь напряжения
  • Очень маленький индуктор
  • Коэффициент усиления ? 74
  • Напряжение на входе 5 В
  • Максимальный размах напряжения Vpp на выходе 25 В при 600нФ
  • 22 компонента на плате

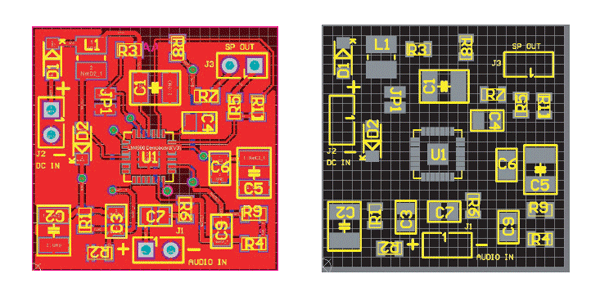

PAA-LM4960SQ-02 плата усилителя 25x25 мм (рис.1)
PAA-LM4960SQ-02 плата усилителя 25x25 мм (рис.2)
Обозначение Описание Количество
1 R1, R9 R0805 Чип-резистор 270 кОм, 5% 2
2 R2 R0805 Чип-резистор 30 кОм, 5% 1
3 R3 R0805 Чип-резистор 10 кОм, 5% 1
4 R4 R0805 Чип-резистор 470 кОм, 5% 1
5 R5, R7 R0805 Чип-резистор 10 Ом, 5% 2
6 R6, R8, R11 R0805 Чип-резистор 20 кОм, 5% 3
7 C1, C2, C5 C1210 Керамический конденсатор 4.7 мкФ, 25 В, X5R 3
8 C3 C0805 Керамический конденсатор 220 пФ, 100 В, X7R 1
9 C4 C0805 Керамический конденсатор 220 нФ, 16 В, X7R 1
10 C6 C0805 Керамический конденсатор 100 нФ, 50 В, X7R 1
11 C7 C0805 Керамический конденсатор 33 нФ, 50 В, X7R 1
12 C9 C0805 Керамический конденсатор 10 пФ, 100 В, X7R (дополн.) 1
13 L1 SDR0302-100ML SMD индуктор 1
14 D1, D2 MBR0520LT1 диод Шоттки 20 В, 0.5 A, SOD-123 2
15 U1 LM4960SQ Пьезокерамич. усилитель, LLP28 1

Совместимость пьезодинамиков серии SPS с платами усилителя

PAA-LM4960SQ-02 плата усилителя 25x25 мм (рис.3)

Сравнительная таблица



 Модель / Купить

PAA-LT3469-01

PAA-MAX9788-01

PAA-LM4960SQ-02

PAA-StepUpBTL-01

Габаритные размеры

15x15х2,7 мм

14x16,5х1,88 мм

25x25х4,25 мм

40x35х6 мм

Напряжение питания

5 В

5 В

5 В

5?25 В

Максимальная ёмкость пьезокерамического динамика

250 нФ

1 мкФ

600 нФ

1 мкФ

Максимальное пиковое напряжение на выходе

33 В

20 В

24 В

60 В

Коэффициент усиления

131

80

74

90

Встроенный преобразователь напряжения

Да

Да

Да

Преобразователь напряжения

Класс усилителя

A

G

AB

AB

Конфигурация усилителя

Одновыводной

Полностью дифференциальный

Мостовая схема нагрузки

Мостовая схема нагрузки

Среднее значение потребления тока

(динамик + усилитель)

70 мА

15 мА

85 мА

40?400 мА

(2 Вт)



PAA-LM4960SQ-02 (PAA-LM4960SQ-02.pdf, 5,831 Kb) [Скачать]
