Защищенные DIP – переключатели типа SPST

23.07.2019

автор Роман Андреев

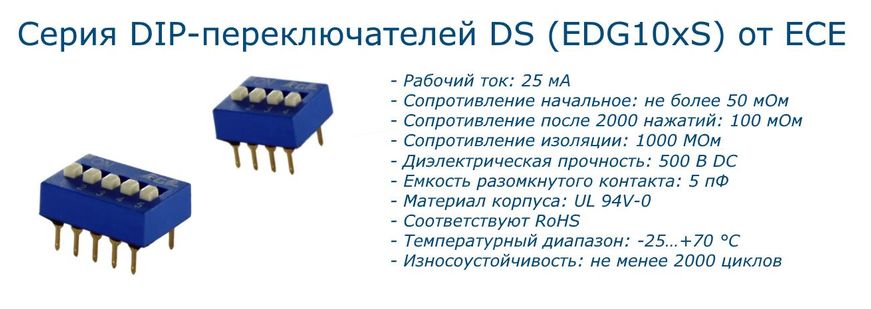

Серия DS (EDG10xS) от компании ECE состоит из одного или несколько движковых переключателей с конфигурацией контактов SPST.

Выпускаются переключатели в общем корпусе для DIP-монтажа на печатную плату с возможностью пайки волной. Переключатели снизу защищены эпоксидной смолой, предотвращающей возможное попадание флюса на контактные площадки.

Особая конструкция обеспечивает отличный тактильный отклик за счет большой упругости и площади позолоченных контактов, которые гарантируют стабильный электрический контакт, даже при вибрации или ударе.

Характеристики серии DS:

Параметр, единица измерения	Значение параметра
Рабочий ток, мА	25
Сопротивление начальное: не более, мОм	50
Сопротивление после 2000 нажатий, мОм	100
Сопротивление изоляции, МОм	1000
Диэлектрическая прочность DC, В	500
Емкость разомкнутого контакта, пФ	5
Материал корпуса	UL 94V-0
Содержание вредных веществ	RoHS
Температурный диапазон, °C	-25…+70
Износоустойчивость не менее, циклов	2000

На нашем складе в наличии представлены следующие модели ДИП-переключателей:
