DS-05 (EDG105S)

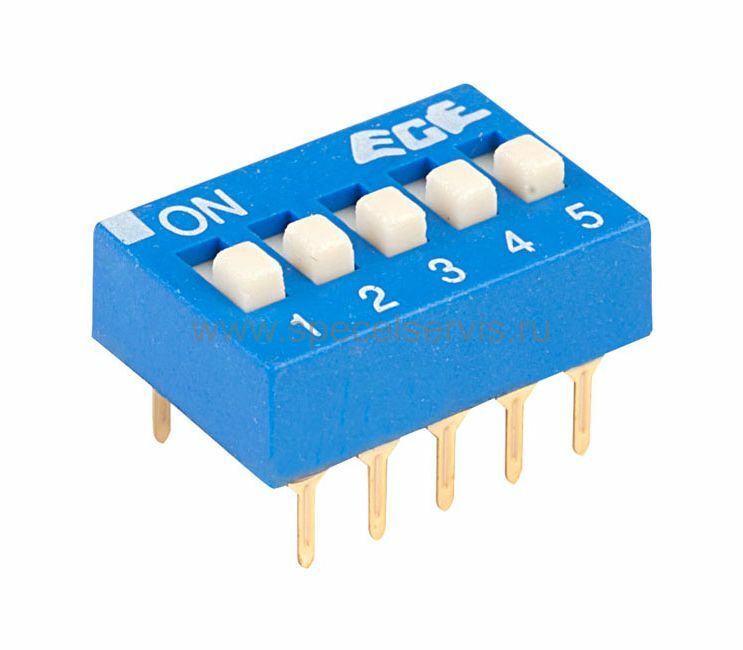

DS-05 (EDG105S) ECE - фото

Наведите на картинку для увеличения

41.60 Р
33.28 Р50+
30.72 Р500+
81 шт.
Оптовые цены:
Кол-во 50+ 500+
Цена 33.28 Р 30.72 Р
+

Минимальное кол-во: 1.

10100837
Бренд:ECE
Норма упаковки:1

DS-05 (EDG105S) – Описание

Переключатели серии EDG10xS представляют собой один или несколько движковых переключателей SPST в общем корпусе для DIP-монтажа на печатную плату с возможностью пайки волной, для чего переключатели с нижней стороны защищены эпоксидной смолой, предотвращающей возможное попадание флюса на контактные площадки.

Особая конструкция переключателей серии EDG10xS обеспечивает ощутимый тактильный отклик за счет большой упругости и площади позолоченных контактов, гарантирующих стабильный электрический контакт даже в условиях вибрации и ударов.

Высокое качество изготовления переключателей серии EDG10xS гарантирует начальное сопротивление контактов не более 50 мОм, при токе 25 мА (24 В DC), и механическую износоустойчивость 2000 циклов.

  • Конфигурация контактов: SPST;
  • Ток через контакты: 25 мА (24 В DC);
  • Начальное сопротивление контактов: не более 50 мОм;
  • Сопротивление контактов в конце жизненного цикла: 100 мОм;
  • Сопротивление изоляции: не менее 1000 МОм (100 В DC);
  • Диэлектрическая прочность: не менее 500 В DC (1 мин);
  • Емкость разомкнутого контакта: не более 5 пФ;
  • Механическая износоустойчивость: не менее 2000 переключений;
  • Покрытие контактов: золочение;
  • Материал корпуса: огнестойкий полимер (UL 94V-0).
  • Соответствуют требованиям RoHS;
  • Рабочий температурный диапазон: -25…+70 °C;
  • Температура хранения: -40…+85 °C.

Области применения: установка числового кода для компьютерного оборудования и торговых автоматов, программирование игровых автоматов, промышленного оборудования и измерительных приборов.

DS-05 (EDG105S) DIP-переключатель 5 пол. син. (рис.2)

DS-05 (EDG105S) – Прикрепленные файлы

EDG10XS (EDG10XS.pdf, 353 Kb) [Скачать]
