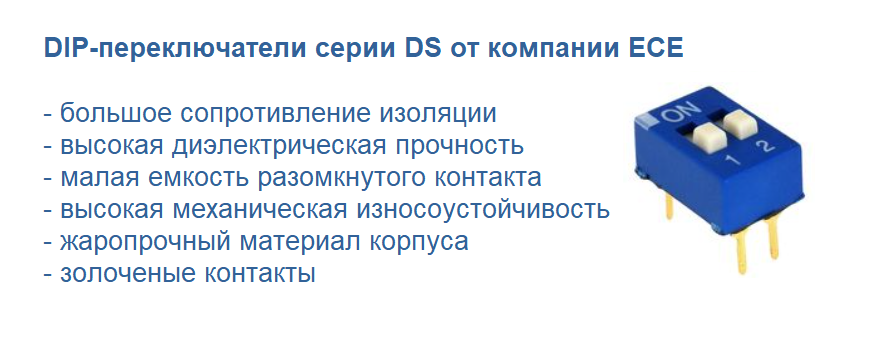

DIP-переключатели с конфигурацией контактов SPST

Микропереключатели серии DS (EDG10xS) от компании ECE представляют собой движковые переключатели с конфигурацией контактов SPST. Переключатели помещены в общий DIP-корпус. При монтаже переключателей на печатную плату возможна пайка волной, для чего корпус с нижней стороны защищен эпоксидной смолой, предотвращающей возможное попадание флюса на контактные площадки.

Особая конструкция переключателей серии EDG10xS обеспечивает ощутимый тактильный отклик за счет большой упругости и площади позолоченных контактов, гарантирующих стабильное электрическое соединение даже в условиях вибрации и ударов.

Высокое качество переключателей серии EDG10xS обеспечивает начальное сопротивление контактов не более 50 мОм, при токе 25 мА (24 В DC), и механическую износоустойчивость 2000 циклов.

Переключатели DS применяются при установке числового кода для компьютерного оборудования и торговых автоматов, а также при программировании игровых автоматов, промышленного оборудования, измерительных приборов и т.д.

Технические характеристики

• Конфигурация контактов: SPST;
• Ток через контакты: 25 мА (24 В DC);
• Начальное сопротивление контактов: не более 50 мОм;
• Сопротивление контактов в конце жизненного цикла: 100 мОм;
• Сопротивление изоляции: не менее 1000 МОм (100 В DC);
• Диэлектрическая прочность: не менее 500 В DC (1 мин);
• Емкость разомкнутого контакта: не более 5 пФ;
• Механическая износоустойчивость: не менее 2000 переключений;
• Покрытие контактов: золочение;
• Материал корпуса: огнестойкий полимер (UL 94V-0).
• Соответствуют требованиям RoHS;
• Рабочий температурный диапазон: -25…+70 °C;
• Температура хранения: -40…+85 °C.

На складе интернет-магазина «Спецэлсервис» можно недорого приобрести следующие модели переключателей:

• DS-01 (EDG101S);
• DS-02 (EDG102S);
• DS-03 (EDG103S);
• DS-05 (EDG105S);
• DS-06 (EDG106S)
