АВР-3/3-И.01 – Описание

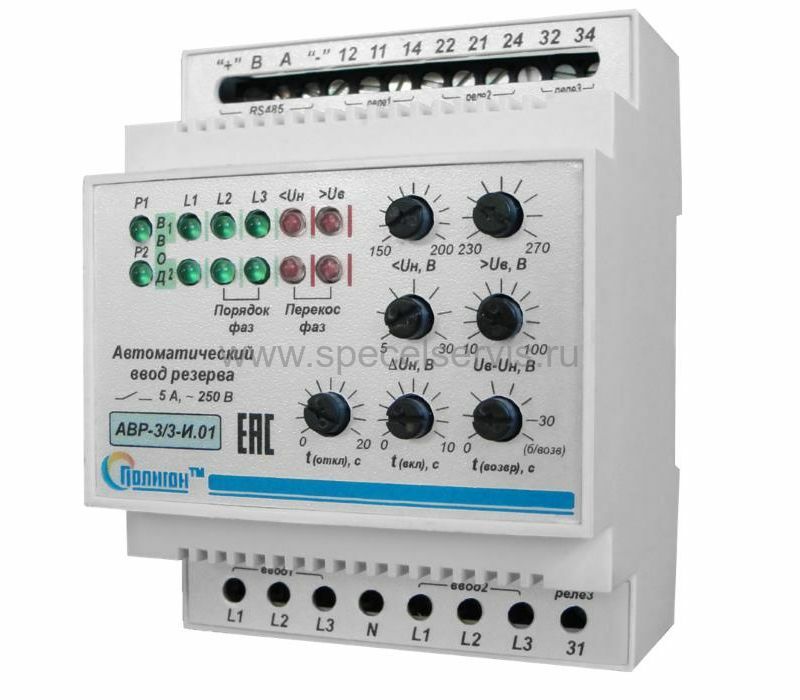

Автомат ввода резерва АВР-3/3-И.01

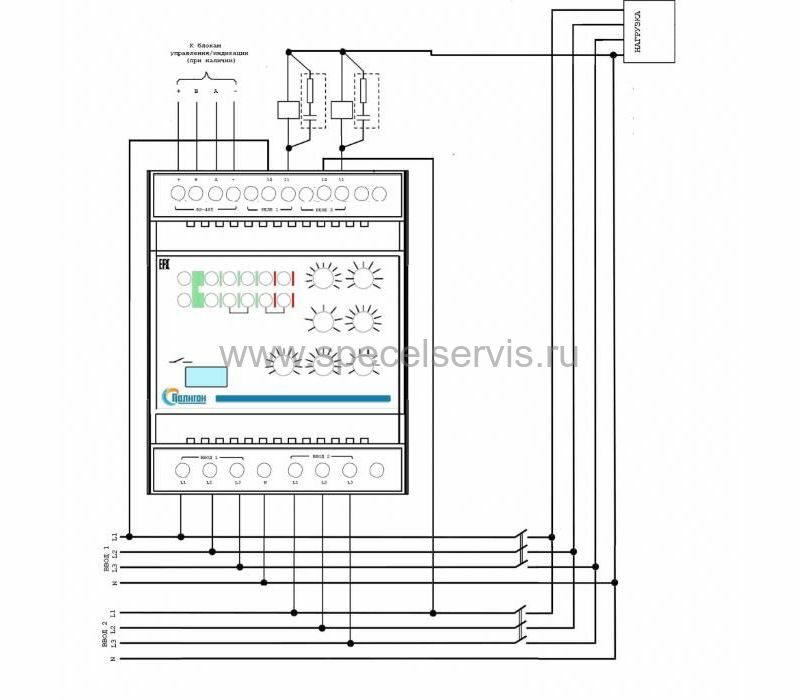

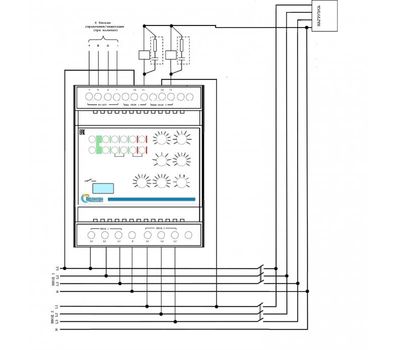

Предназначен для контроля напряжения по двум независимым трехфазным вводам и резервирования питания трехфазной нагрузки с помощью внешнего исполнительного устройства.
К устройству опционально могут быть подключены панель дистанционного управления АВР-3/3-ПУ и панель индикации фазных напряжений АВР-3/3-ПЦИ, которые могут подключаться как по отдельности, так и оба.

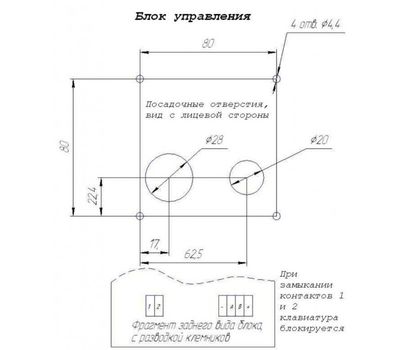

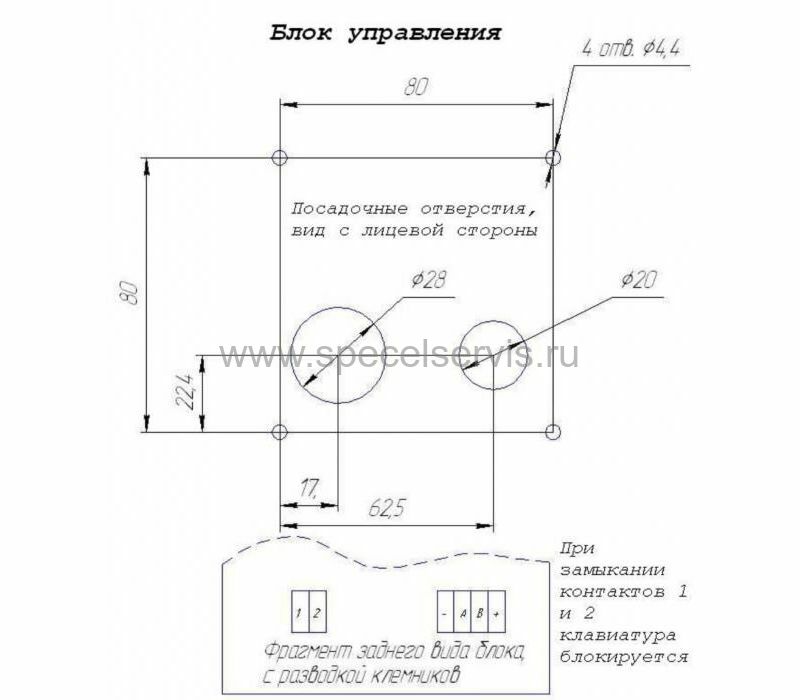

Панель управления позволяет отслеживать состояние «АВР-3/3-И.01», и, переведя устройство в режим ручного управления, включать/отключать исполнительные устройства в ручном режиме.

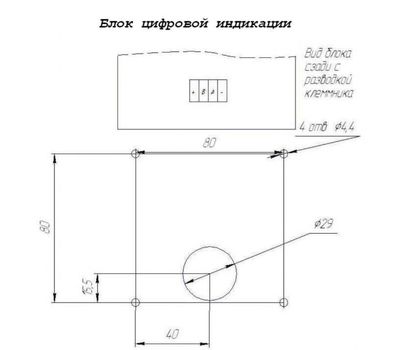

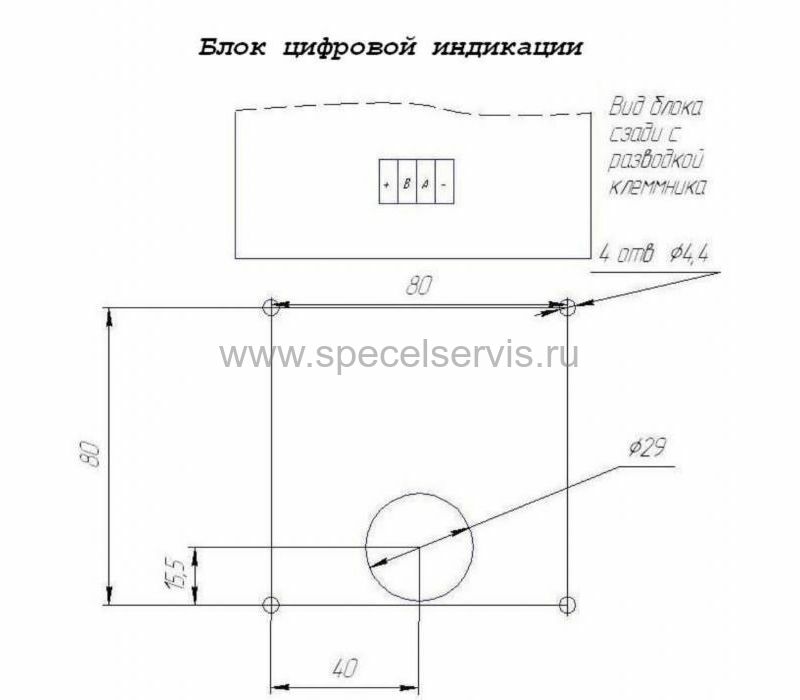

Панель индикации фазных напряжений позволяет отслеживать значения фазных напряжений по двум входам.
Класс защиты – 0, ЭМС по ГОСТ Р 51318.14.1-99.
Климатическое исполнение УХЛ 4.2.
Гарантийный срок – 2 года.
Технические параметры АВР-3/3-И.01:
- Масса 0,3 кг
- Габаритные размеры 71х90х58 мм
- Номинальное рабочее напряжение 220/380 В, 50 Гц
- Диапазон верхнего порога напряжения отключения (фазного) « 230/270 В
- Диапазон нижнего порога напряжения отключения (фазного) «>Uн, В» 150/200 В
- Гистерезис нижнего порога «ΔUн» min/max 5/30 В
- Гистерезис верхнего порога 4 В
- Перекос фаз «Uв-Uн» min/max 10/100 В
- Задержка на отключение реле при выходе за верхний порог напряжения 100 мс
- Задержка на отключение реле при выходе напряжения за нижний порог «t(откл), c» min/max 0,2/20 с
- Задержка на включение реле 1-го (2-го) ввода при аварии или при нормализации напряжения «t(вкл), c» min/max 0,1/10 с
- Задержка на возвратное переключение на основной ввод при нормализации на нем напряжения сети «t(возвр), с» min/max 0,1/10 с
- Коммутируемый ток контакта (АС1 280 В) max 7 А
Для защиты линии от возникновения искры в однофазных и трехфазных сетях рекомендуется включать параллельно катушке пускателя искрогасящую цепочку.
