АВР-3/3-ПЦИ – Описание
Панель цифровой индикации АВР-3/3-ПЦИ с микропроцессорным управлением
Предназначена для визуализации напряжения по двум независимым трехфазным входам блока АВР-3/3-И.01.
Класс защиты – 0, ЭМС по ГОСТ Р 51318.14.1-99.
Климатическое исполнение УХЛ 4.2.
Гарантийный срок – 2 года.
Панель «АВР-3/3-ПЦИ» выполнена в корпусе для установки на дверь щита.

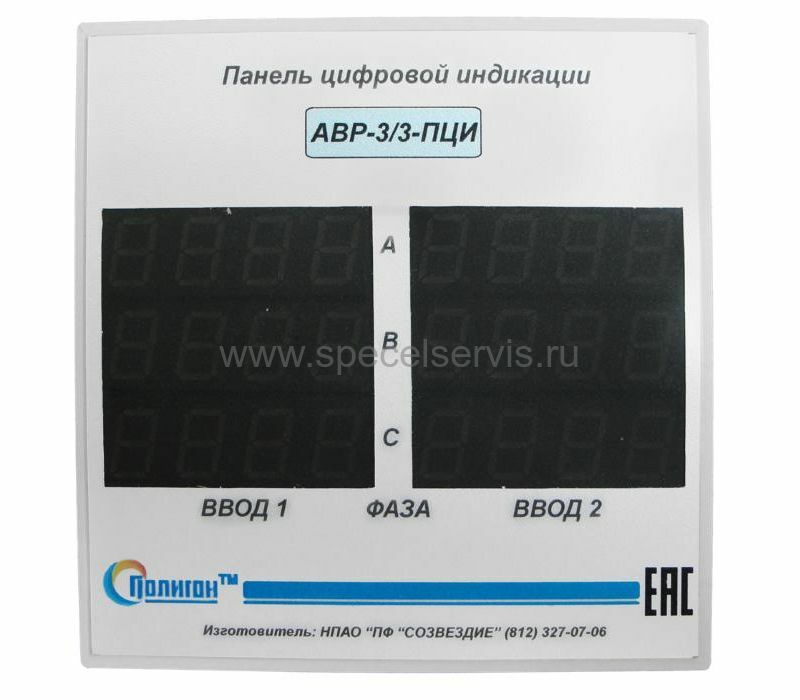

На передней панели устройства находятся цифровые индикаторы напряжения.

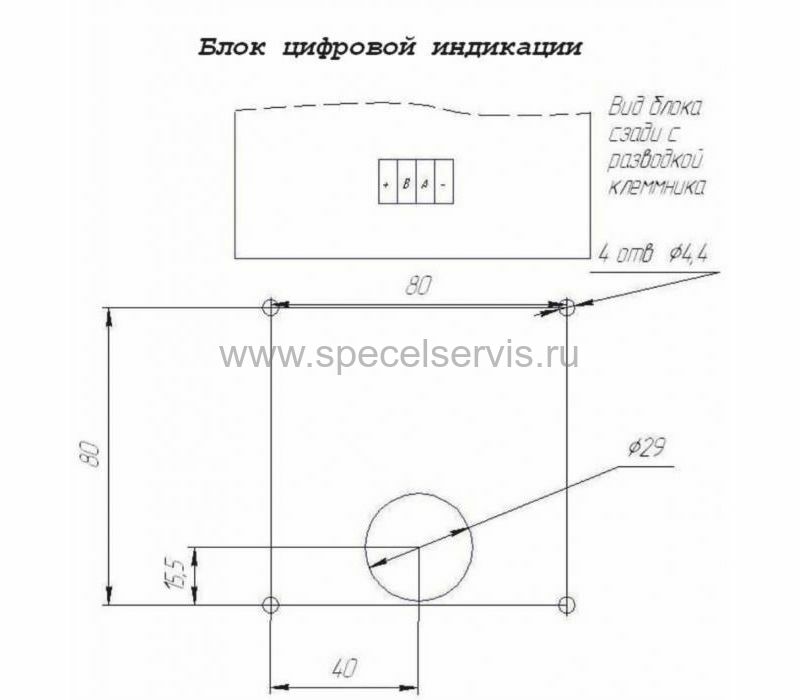

На задней панели устройства находятся клеммные колодки для подключения устройства.
Питание устройства осуществляется от блока АВР-3/3-И.01.
Технические параметры АВР-3/3-ПЦИ:
- Масса 0,3 кг
- Габаритные размеры 95х96х13 мм
- Номинальное рабочее напряжение 12 В
- Коммутируемый ток контакта (АС1 280 В) max 7 А
Подготовка к эксплуатации и эксплуатация АВР-3/3-ПЦИ:
Перед началом эксплуатации необходимо ознакомиться с инструкцией по эксплуатации устройства «АВР-3/3- ПЦИ».
Установить устройство, подключить устройство индикации соединив одноименные клеммы «-», «+», «А», «В». Расстояние между блоком «АВР-3/3-И.01» и устройством индикации до 10 метров.
ПОДКЛЮЧЕНИЕ ПРОИЗВОДИТЬ ПРИ ОБЕСТОЧЕННЫХ ВВОДАХ СЕТИ блока АВР-3/3-И.01!!
Запрещается: вскрывать блок, находящийся под напряжением.
Работа блока АВР-3/3-ПЦИ:
Включить трехфазную сеть по 1-му и 2-му вводу блока «АВР-3/3-И.01».
Внимание! При включении системы включение индикации происходит с задержкой в 3 секунды.
