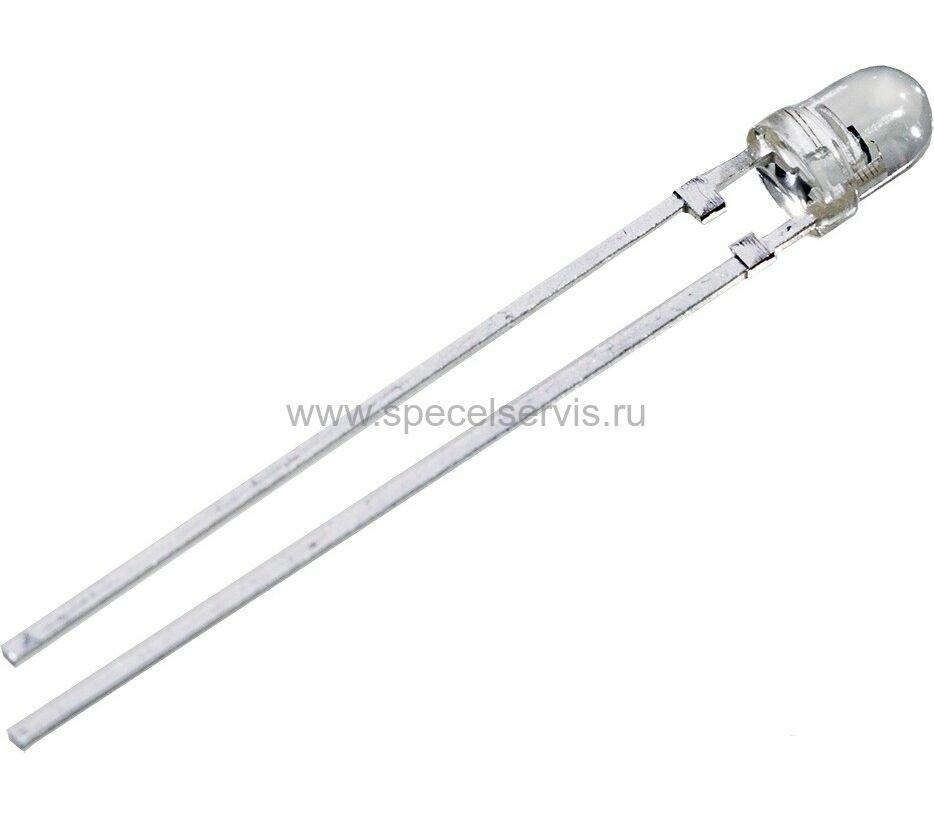

Фототранзистор BPW85C

Является оптоэлектронным полупроводниковым прибором - вариант биполярного транзистора. Полупроводниковый базовый слой прибора доступен для воздействия внешнего оптического облучения, за счёт этого ток через прибор зависит от интенсивности этого облучения. Обладает внутренним усилением фототока и поэтому большей чувствительностью к оптическому излучению.

С двумя p-n переходами и тремя слоями полупроводника чередующегося типа проводимости — аналог обычного биполярного транзистора с управлением базовым током. Но в фототранзисторе базовым током является фототок.

Биполярный фототранзистор — полупроводниковый прибор с двумя p-n переходами и тремя слоями полупроводника чередующегося типа проводимости — аналог обычного биполярного транзистора с управлением базовым током. Но в фототранзисторе базовым током является фототок. При освещении базового слоя фототранзистора в его базе за счет внутреннего фотоэффекта генерируются электронно-дырочные пары, порождая фототок. Этот процесс снижает потенциальный барьер от контактной разности потенциалов в эмиттерно-базовом переходе, что увеличивает диффузию неосновных носителей (для базы) из эмиттера в базу, то есть можно считать, что в этом приборе фототок является базовым током обычного транзистора. Можно сказать, что фототранзистор подобен обычному биполярному транзистору, между выводами коллектора и базы которого включен обратносмещенный фотодиод.

Как известно, транзистор обладает способностью усиливать базовый ток {\displaystyle I_{B},} коэффициент усиления {\displaystyle \beta =I_{C}/I_{B}>>1,} поэтому ток коллектора {\displaystyle I_{C}} и равный ему ток эмиттера {\displaystyle I_{E}} в {\displaystyle \beta } раз больше исходного фототока. Таким образом, светочувствительность фототранзистора больше светочувствительности фотодиода с равной площадью фотоприемной поверхности в несколько десятков и до нескольких сотен раз.
