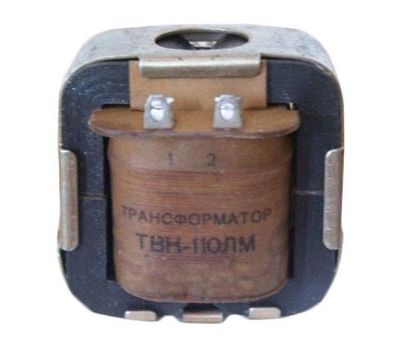

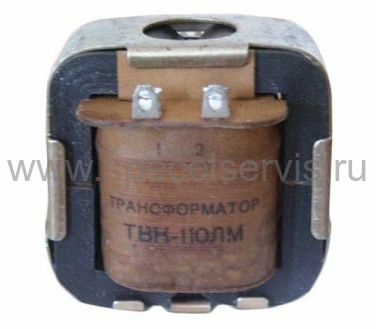

ТВК-110ЛМ 4.794.006 ТУ – Описание
ТВК-110ЛМ 4.794.006 ТУ
Кадровой развертки выходной предназначен для питания кинескопов.Трансформаторы ТВК-110ЛМ используются для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии.
Технические характеристики ТВК-110ЛМ:
Количество обмоток - 3.
Количеств выводов - 6.
Обмотка I:
- выводы - 1; 2;
- чисто витков - 2400;
- диаметр провода - 0,14 мм;
- сопротивление - 280 Ом.
Обмотка II дросселя ТВК-110ЛМ:
- выводы - 3; 4;
- число витков - 148;
- диаметр провода - 0,62 мм;
- сопротивление - 1 Ом;
- выпрямленное постоянное напряжение - 18 В;
- наибольший потребляемый ток - 400 мА.
Обмотка III:
- выводы - 4; 6;
- число витков - 240;
- диаметр провода- 0,14 мм;
- сопротивление - 30 Ом.
- выпрямленное постоянное напряжение - 30 В.
- наибольший потребляемый ток - 250 мА.
Магнитопровод ТВК-110ЛМ - ШЛ16×25.
Обмотка трансформатора способна после выпрямления сформировать на оксидном конденсаторе посоянное напряжение - 18 В.
Через выпрямитель от этой обмотки можно отбирать до 0,4 А постоянного тока.
