EC24-2R7K

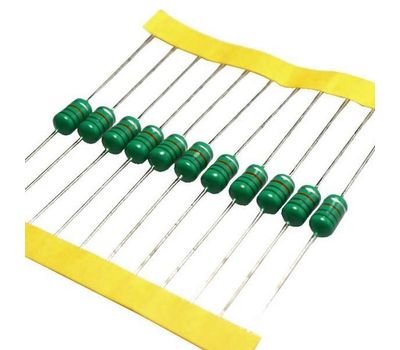

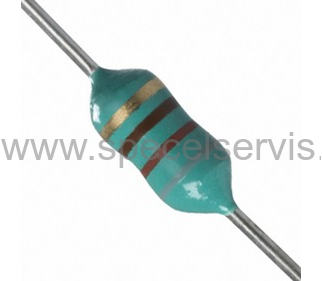

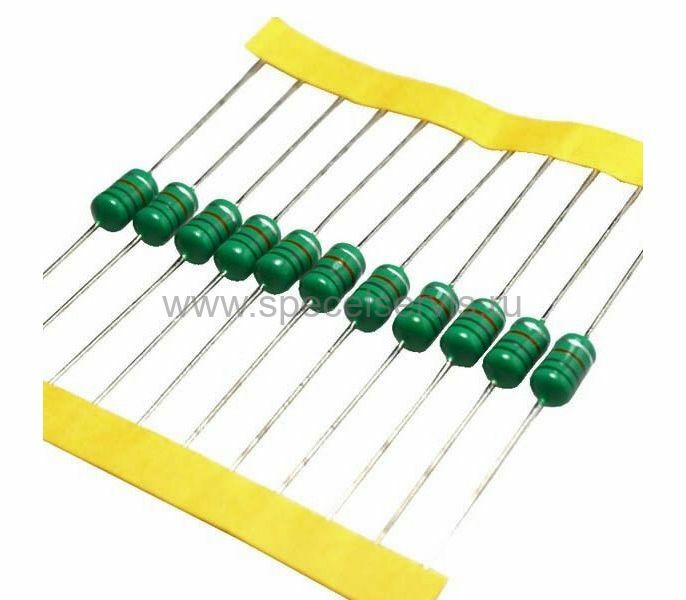

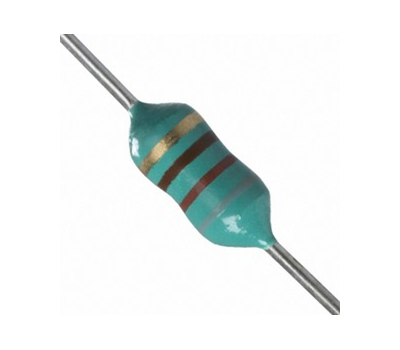

EC24-2R7K CHINA - фото

Наведите на картинку для увеличения

2.30 Р
2.01 Р500+
1.38 Р1000+
7 шт.
Оптовые цены:
Кол-во 500+ 1000+
Цена 2.01 Р 1.38 Р

Минимальное кол-во: 100.

10100354
Бренд:CHINA
Корпус:DIP
Норма упаковки:3 000
Код даты:23+

EC24-2R7K – Описание

EC24-2R7K — это выводная высокочастотная индуктивность (дроссель). Относится к индуктивностям общего применения серии EC24 с номиналом 2,7 мкГн и допуском ±10%. По сравнению с ранее рассмотренным EC24-102K (1000 мкГн, 40–60 мА), данная модель имеет значительно меньшую индуктивность, но гораздо более высокий максимальный ток (595 мА) и низкое активное сопротивление (0,28 Ом).

Особенности

• Выводной аксиальный дроссель общего применения: THT-монтаж, неформованные аксиальные выводы, малые габариты (диаметр ~3 мм, длина корпуса 7 мм). • Номинал 2,7 мкГн с допуском ±10%: типовое значение для высокочастотной фильтрации и цепей с умеренным током.

• Высокий максимальный ток для своего класса: 595 мА, что почти в 10 раз превышает ток EC24-102K.

• Низкое активное сопротивление: 0,28 Ом обеспечивает малые потери при протекании тока.

• Добротность Q ≈ 40–60: достаточна для использования в колебательных контурах и фильтрах (значение зависит от источника и условий измерения).

• Рабочая температура от -20°C до +100°C.

Области применения

• Высокочастотные фильтры: подавление высокочастотных помех в цепях с током до 595 мА.

• Колебательные контуры: резонансные цепи радио- и электронной аппаратуры (собственная резонансная частота ~95 МГц).

• Развязка по питанию: фильтрация в слабо- и среднеточных цепях питания.

• Импульсные источники питания малой мощности: накопление энергии в преобразователях.

EC24-2R7K – Прикрепленные файлы

DataSheet (DOC000043556.pdf, 88 Kb) [Скачать]

EC24-2R7K – Характеристики

• Тип компонента: индуктивность постоянной индуктивности, общего применения, высокочастотная
• Тип монтажа: THT (выводной), аксиальные выводы
• Корпус: аксиальный, диаметр ~3 мм, длина 7 мм
• Номинальная индуктивность: 2,7 мкГн
• Допуск номинальной индуктивности: ±10%
• Максимальный постоянный ток: 595 мА
• Активное сопротивление (DCR): 0,28 Ом
• Добротность (Q): 40 (по данным Чип и Дип) / 60 (по данным производителя 3L)
• Собственная резонансная частота (SRF): ~95 МГц
• Рабочая температура: -20…+100°C
• Масса: ~0,2 г
