FTX9.216M20S-30/30D (20pF 30ppm HC49/US)

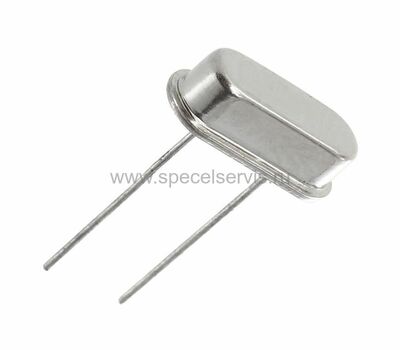

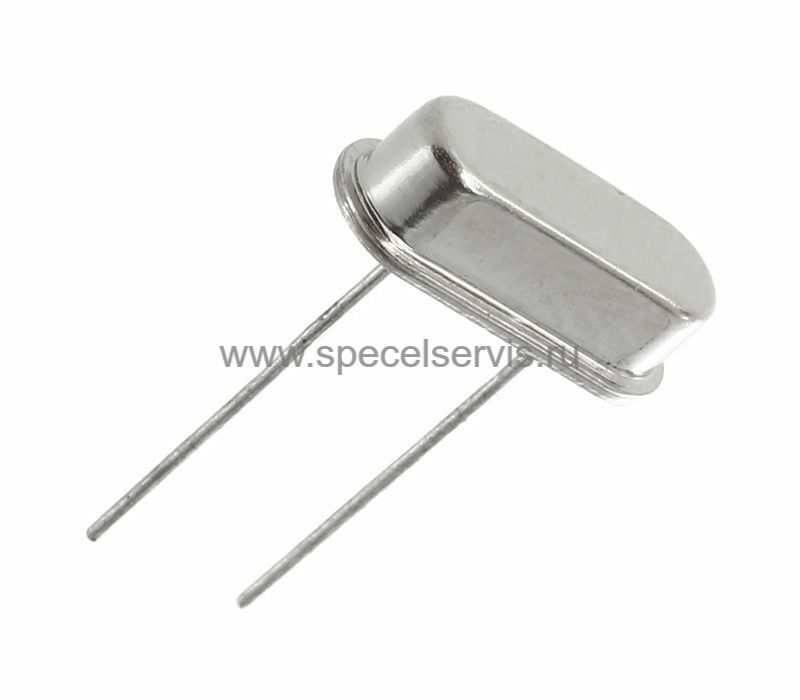

FTX9.216M20S-30/30D (20pF 30ppm HC49/US) FRONTER - фото

Наведите на картинку для увеличения

5.90 Р
5.52 Р200+
5.13 Р1000+
8000 шт.
Оптовые цены:
Кол-во 200+ 1000+
Цена 5.52 Р 5.13 Р
+

Минимальное кол-во: 1.

10141889
Бренд:FRONTER
Корпус:HC-49S
Норма упаковки:250
Код даты:2011

FTX9.216M20S-30/30D (20pF 30ppm HC49/US) – Описание

Резонатор кварцевый FTX9.216M20S-30/30D

Высокостабильный и надежный кварцевый резонатор в металлическом DIP-корпусе HC-49U/S. Максимально допустимая температура при пайке волной: 265 °С. Соответствует требованиям директивы RoHS.

Технические характеристики
  • Габариты: 11,4 × 4,8 × 3,5 мм;
  • Частота: 16 МГц;
  • Гармоника: первая;
  • Тип корпуса: HC-49U/S;
  • Емкость нагрузки: 20 пФ;
  • Допустимое отклонение частоты: ±30 ppm при 25 °C;
  • Стабильность частоты в рабочем температурном диапазоне: ±30 ppm;
  • Рабочий температурный диапазон: -40…+85 °С;
  • Температура хранения: -55…+125 °С;
  • Эквивалентное сопротивление (Rr): не более 60 Ом;
  • Уровень управления: 100 мкВт (не более 500 мкВт);
  • Шунтирующая емкость: не более 7 пФ;
  • Сопротивление изоляции (IR): более 500 МOм при 100 В DC;
  • Старение за год: не более ±3 ppm (+25°C);
  • Соответствует директиве RoHS
Габаритный чертеж


FTX9.216M20S-30/30D (20pF 30ppm HC49/US) – Прикрепленные файлы

GEYER-FRONTER (GEYER-FRONTER.pdf, 105 Kb) [Скачать]

HC-49S (HC-49S.pdf, 317 Kb) [Скачать]

FTX9.216M20S-30/30D (20pF 30ppm HC49/US) – Характеристики
