FTX4.000M20S-30/30D(20pF 30ppm HC-49/US)

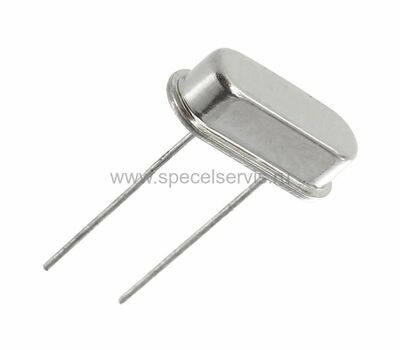

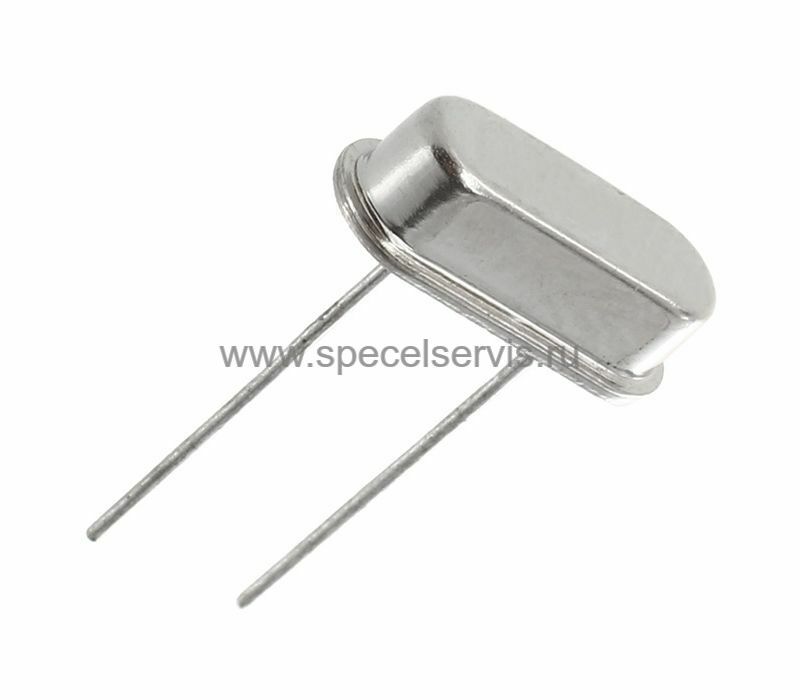

Резонатор кварцевый FTX4.000M20S-30/30D

Высокостабильный и надежный кварцевый резонатор в металлическом DIP-корпусе HC-49U/S. Максимально допустимая температура при пайке волной: 265 °С. Соответствует требованиям  директивы RoHS.

Технические характеристики

• Габариты: 11,4 × 4,8 × 3,5 мм;
• Резонансная частота: 4 МГц;
• Гармоника: первая;
• Тип корпуса: HC-49U/S;
• Емкость нагрузки: 20 пФ;
• Допустимое отклонение частоты: ±30 ppm при 25 °C;
• Стабильность частоты в рабочем температурном диапазоне: ±30 ppm;
• Рабочий температурный диапазон: -40…+85 °С;
• Температура хранения: -55…+125 °С;
• Эквивалентное сопротивление (Rr): не более 120 Ом;
• Уровень управления: 100 мкВт (500 мкВт макс.);
• Шунтирующая емкость: 7 пФ макс.
• Сопротивление изоляции (IR): более 500 МOм при 100 В DC;
• Старение за год: не более ±3 ppm (+25°C);
• Соответствует директиве RoHS

Габаритный чертеж
