FTX25.000M20SM-30/30D

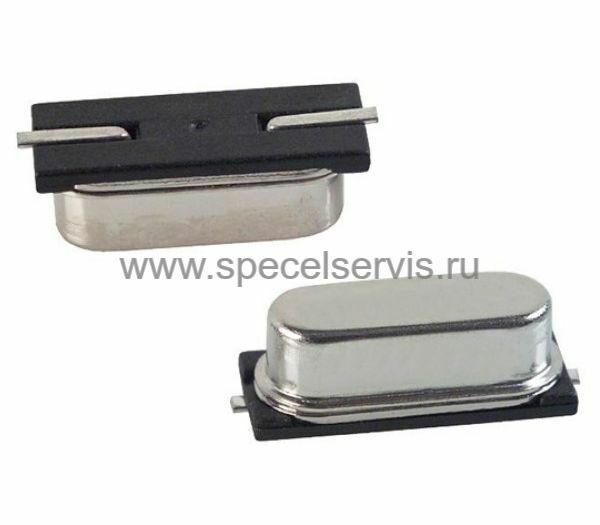

FTX25.000M20SM-30/30D FRONTER - фото

Наведите на картинку для увеличения

9.01 Р
6.53 Р200+
6.21 Р1000+
1 шт.
Оптовые цены:
Кол-во 200+ 1000+
Цена 6.53 Р 6.21 Р

Минимальное кол-во: 1.

10141893
Бренд:FRONTER
Корпус:HC-49SMD
Норма упаковки:1000
Код даты:2011

FTX25.000M20SM-30/30D – Описание

Резонатор кварцевый FTX25.000M20SM-30/30D

Высокостабильный и надежный кварцевый резонатор в металлическом SMD-корпусе HC-49SM. Максимально допустимая температура при пайке волной: 265 °С. Соответствует требованиям директивы RoHS.

Технические характеристики
  • Габариты: 11,6 × 4,8 × 4,2 мм;
  • Частота: 25,000 МГц;
  • Гармоника: первая;
  • Тип корпуса: HC-49SM;
  • Емкость нагрузки: 20 пФ;
  • Допустимое отклонение частоты: ±30 ppm при 25 °C;
  • Стабильность частоты в рабочем температурном диапазоне: ±30 ppm;
  • Рабочий температурный диапазон: -40…+85 °С;
  • Температура хранения: -55…+125 °С;
  • Эквивалентное сопротивление (Rr): не более 40 Ом;
  • Уровень управления: 100 мкВт;
  • Шунтирующая емкость: не более 7 пФ;
  • Сопротивление изоляции (IR): более 500 МOм при 100 В DC;
  • Старение за год: не более ±5 ppm (+25°C); Соответствует директиве RoHS
Габаритный чертеж


FTX25.000M20SM-30/30D – Прикрепленные файлы

GEYER-FRONTER (GEYER-FRONTER.pdf, 105 Kb) [Скачать]

HC-49SMD (HC-49SMD.pdf, 190 Kb) [Скачать]

FTX25.000M20SM-30D (FTX25.000M20SM-30D.pdf, 419 Kb) [Скачать]
