FTX18.432M20S-30/50D

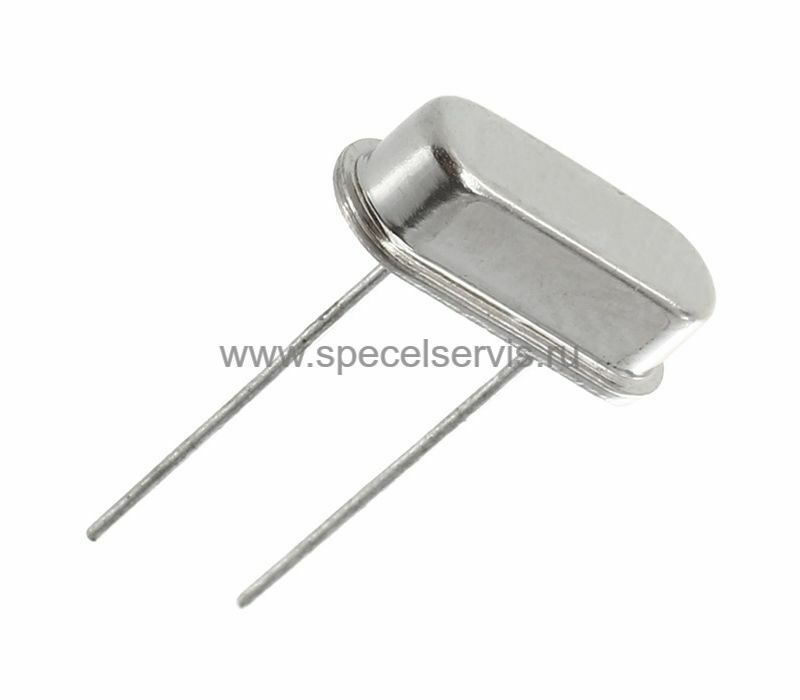

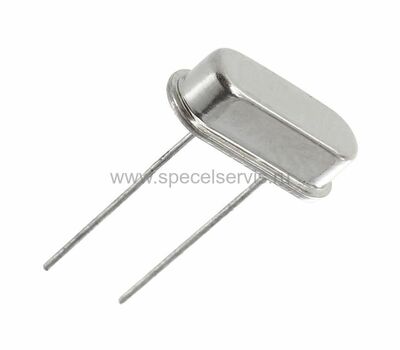

FTX18.432M20S-30/50D FRONTER - фото

Наведите на картинку для увеличения

4.09 Р
3.60 Р100+
3.41 Р1000+
4397 шт.
Оптовые цены:
Кол-во 100+ 1000+
Цена 3.60 Р 3.41 Р
+

Минимальное кол-во: 1.

10143056
Бренд:FRONTER
Корпус:HC-49S
Норма упаковки:250
Код даты:17+

FTX18.432M20S-30/50D – Описание

Резонатор кварцевый FTX18.432M20S-30/50D

Высокостабильный и надежный кварцевый резонатор в металлическом DIP-корпусе HC-49U/S. Максимально допустимая температура при пайке волной: 265 °С. Соответствует требованиям директивы RoHS.

Технические характеристики
  • Габариты: 11,4 × 4,8 × 3,5 мм;
  • Частота: 18.432  МГц;
  • Гармоника: первая;
  • Тип корпуса: HC-49U/S;
  • Емкость нагрузки: 20 пФ;
  • Допустимое отклонение частоты: ±30 ppm при 25°C;
  • Стабильность частоты в рабочем температурном диапазоне: ±50 ppm;
  • Рабочий температурный диапазон: -40 …+85 °С;
  • Температура хранения: -55…+125 °С;
  • Эквивалентное сопротивление (Rr): не более 30 Ом;
  • Уровень управления: 100 мкВт (не более 500 мкВт);
  • Шунтирующая емкость: не более 7 пФ;
  • Сопротивление изоляции (IR): более 500 МOм при 100 В DC;
  • Старение за год: не более ±3 ppm (+25°C); Соответствует директиве RoHS
Габаритный чертеж


FTX18.432M20S-30/50D – Прикрепленные файлы

GEYER-FRONTER (GEYER-FRONTER.pdf, 105 Kb) [Скачать]

HC-49S (HC-49S.pdf, 317 Kb) [Скачать]

FTX18.432M20S-30/50D – Характеристики
