FTX16.384M16S-30/30B

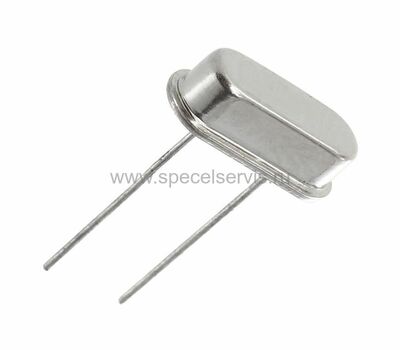

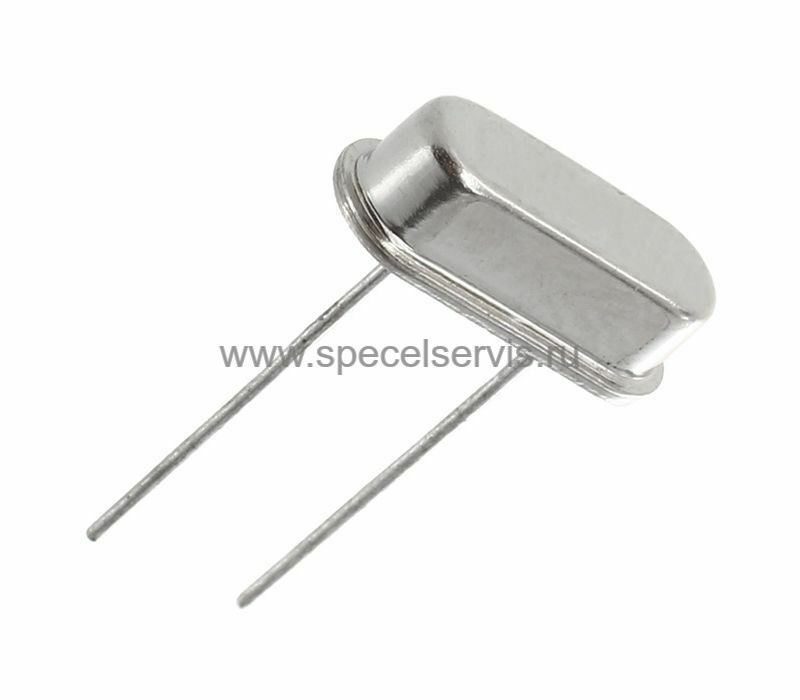

FTX16.384M16S-30/30B FRONTER - фото

Наведите на картинку для увеличения

4.16 Р
3.70 Р250+
3.48 Р1000+
Под заказ
Оптовые цены:
Кол-во 250+ 1000+
Цена 3.70 Р 3.48 Р

Минимальное кол-во: 1.

10141897
Бренд:FRONTER
Корпус:HC-49S
Норма упаковки:250
Условия поставки:Под заказ
Срок поставки:4-6 нед.

FTX16.384M16S-30/30B – Описание

Резонатор кварцевый FTX16.384M16S-30/30B

Высокостабильный и надежный кварцевый резонатор в металлическом DIP-корпусе HC-49U/S. Максимально допустимая температура при пайке волной: 265 °С. Соответствует требованиям директивы RoHS.

Технические характеристики
  • Габариты: 11,4 × 4,8 × 3,5 мм;
  • Частота: 16 МГц;
  • Гармоника: первая;
  • Тип корпуса: HC-49U/S;
  • Емкость нагрузки: 16 пФ;
  • Допустимое отклонение частоты: ±30 ppm при 25 °C;
  • Стабильность частоты в рабочем температурном диапазоне: ±30 ppm;
  • Рабочий температурный диапазон: -20…+70 °С;
  • Температура хранения: -55…+125 °С;
  • Эквивалентное сопротивление (Rr): не более 30 Ом;
  • Уровень управления: 100 мкВт (не более 500 мкВт);
  • Шунтирующая емкость: не более 7 пФ;
  • Сопротивление изоляции (IR): более 500 МOм при 100 В DC;
  • Старение за год: не более ±3 ppm (+25°C); Соответствует директиве RoHS
Габаритный чертеж


FTX16.384M16S-30/30B – Прикрепленные файлы

GEYER-FRONTER (GEYER-FRONTER.pdf, 105 Kb) [Скачать]

HC-49S (HC-49S.pdf, 317 Kb) [Скачать]

FTX16.384M16S-30/30B – Характеристики
