7.3728 MHz FTX7.3728M20SM-30/50D

7.3728 МГц,  HC-49SM  кварцевый резонатор (FTX7.3728M20SM-30/50D)

Наведите на картинку для увеличения

7.84 Р
5.90 Р200+
5.36 Р2000+
Под заказ
Оптовые цены:
Кол-во 200+ 2000+
Цена 5.90 Р 5.36 Р

Минимальное кол-во: 1.

10131805
Бренд:FRONTER
Корпус:HC-49SMD
Норма упаковки:1000
Условия поставки:Под заказ
Срок поставки:По запросу

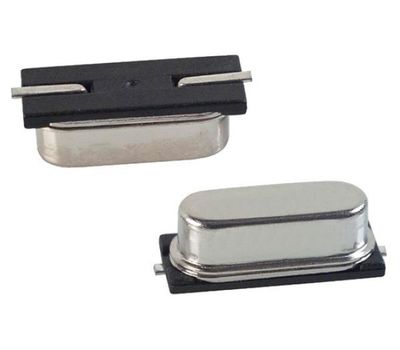

Кварцевый резонатор FTX7.3728M20SM-30/50D

Кварцевые резонаторы используются для стабилизации и выделения электрических колебаний определённой частоты или полосы частот в аналогово-цифровых цепях.
Принцип работы: в широкой полосе частот сопротивление прибора имеет ёмкостной характер и только на некоторых (рабочих) частотах имеет широко выраженный резонанс (уменьшение сопротивления).
Кварцевый резонатор имеет лучшие характеристики, чем другие приборы для стабилизации частоты (колебательные контуры, пьезокерамические резонаторы): такие как стабильность по частоте (уход частоты) и температуре (изменение частоты резонанса в зависимости от температуры окружающей среды).
Избирательный, ярко выраженный резонансный характер сопротивления этих компонентов определяет основные области применения кварцевых резонаторов - высокостабильные генераторы тактовых сигналов и опорных частот, цепи частотной селекции, синтезаторы частоты и т.д.

Технические характеристики FTX7.3728M20SM-30/50D:

  • Размер 11,4 х 4,75 х 4,1 мм
  • Диапазон частот 3,2 - 80 МГц
  • Допуск по частоте ±10/±20/±30ppm
  • Емкость нагрузки 16/20 пФ
  • Стабильность частоты ±10/±30/±50ppm
  • Рабочая температура - 20 +70°С / -40°С +85°С
  • Температура хранения - 40 +85°С/ -55°С +125°С
  • Шунтирующая емкость 7 пФ макс.
  • Уровень управления 100 мкВт макс.
  • Старение в год (при 25°С) ±5ppm

Диапазон частот, МГц

Гармошка

Динамическое сопротивление, Ом

3.200…3.499

Основная

300

3.500…3.999

150

4.000…5.999

120

6.000…7.999

80

8.000…9.999

60

10.000…11.999

50

12.000…35.000

40

24.000…29.999

третья

100

30.000…70.000

80

70.001…80.000

100

Cross Reference GEYER - FRONTER (GEYER-FRONTER.pdf, 105 Kb) [Скачать]
