25.0000 MHz FTX25.000M18SM3S-30/30D

Резонатор кварцевый FTX25.000M18SM3S-30/30D

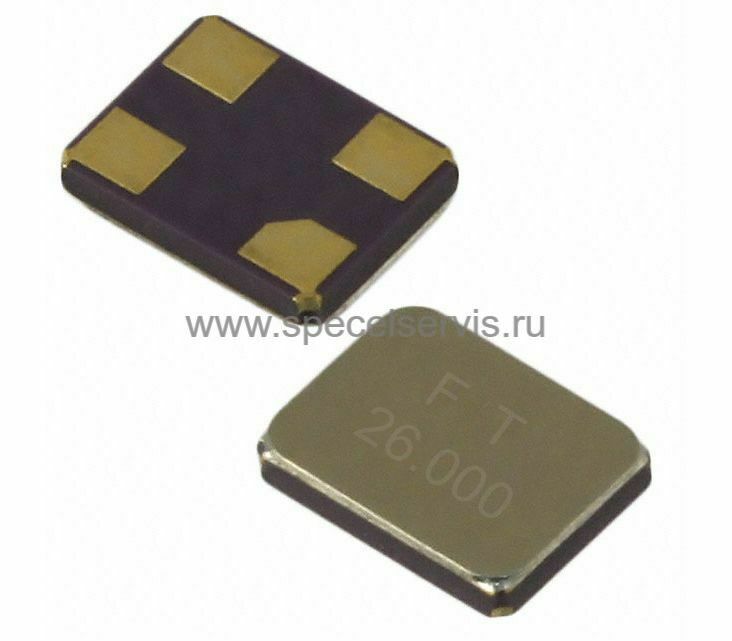

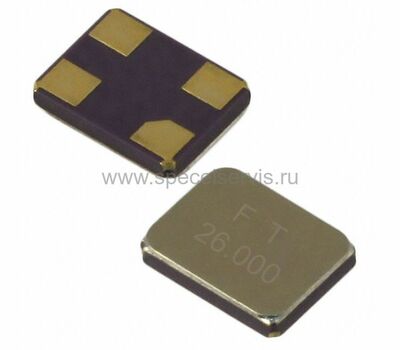

Высокостабильный и надежный кварцевый резонатор в 4-контактном SMD-корпусе SMD3225. Максимально допустимая температура при пайке оплавлением: 260 °С. Защита от электромагнитных помех возможна с помощью заземленной крышки. Соответствует требованиям директивы RoHS.

Технические характеристики

• Габариты: 3,2 × 2,5 × 0,6 мм;
• Резонансная частота: 25,000 МГц;
• Гармоника: первая;
• Тип корпуса: SMD3225;
• Емкость нагрузки: 18 пФ;
• Допустимое отклонение частоты: ±30 ppm при 25 °C;
• Стабильность частоты в рабочем температурном диапазоне: ±30 ppm;
• Рабочий температурный диапазон: -40…+85 °С;
• Температура хранения: -55…+125 °С;
• Эквивалентное сопротивление (Rr): не более 60 Ом;
• Мощность управления: 100 мкВт (не более 200 мкВт);
• Шунтирующая емкость: не более 3 пФ;
• Сопротивление изоляции (IR): более 500 МOм при 100 В DC;
• Старение за год: не более ±3 ppm (+25°C); Соответствует требованиям RoHS

Габаритный чертеж
