11.0592 MHz FTX11.0592M20SM-30/50D

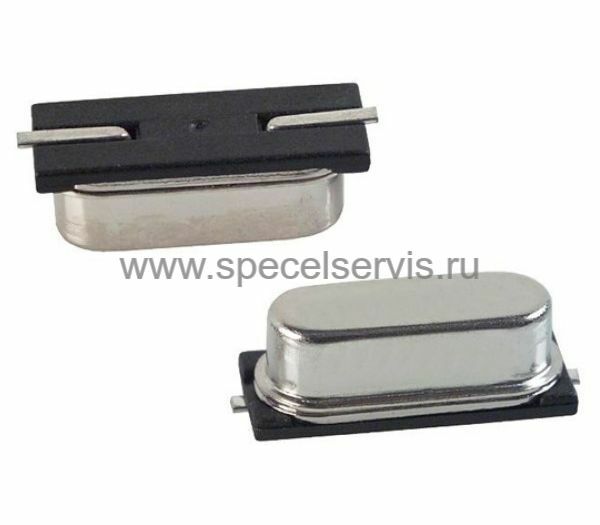

11.0592 MHz FTX11.0592M20SM-30/50D FRONTER - фото

Наведите на картинку для увеличения

10.50 Р
9.70 Р200+
9.09 Р1000+
1000 шт.
Оптовые цены:
Кол-во 200+ 1000+
Цена 9.70 Р 9.09 Р
+

Минимальное кол-во: 1.

10129261
Бренд:FRONTER
Корпус:HC-49SMD
Норма упаковки:1 000

11.0592 MHz FTX11.0592M20SM-30/50D – Описание

Резонатор кварцевый FTX11.0592M20SM-30/50D

Высокостабильный и надежный кварцевый резонатор в металлическом SMD-корпусе HC-49SM. Максимально допустимая температура при пайке волной: 265 °С. Соответствует требованиям директивы RoHS.

Технические характеристики
  • Габариты: 11,6 × 4,8 × 4,2 мм;
  • Частота: 11,0592 МГц;
  • Гармоника: первая;
  • Тип корпуса: HC-49SM;
  • Емкость нагрузки: 20 пФ;
  • Допустимое отклонение частоты: ±30 ppm при 25 °C;
  • Стабильность частоты в рабочем температурном диапазоне: ±50 ppm;
  • Рабочий температурный диапазон: -40…+85 °С;
  • Температура хранения: -55…+125 °С;
  • Эквивалентное сопротивление (Rr): не более 50 Ом;
  • Уровень управления: 100 мкВт;
  • Шунтирующая емкость: не более 7 пФ;
  • Сопротивление изоляции (IR): более 500 МOм при 100 В DC;
  • Старение за год: не более ±3 ppm (+25°C); Соответствует директиве RoHS
Габаритный чертеж



11.0592 MHz FTX11.0592M20SM-30/50D – Прикрепленные файлы

GEYER-FRONTER (GEYER-FRONTER.pdf, 105 Kb) [Скачать]

HC-49SMD (HC-49SMD.pdf, 190 Kb) [Скачать]

FTX11.0592M20SM-30-50D (FTX11.0592M20SM-30-50D.pdf, 402 Kb) [Скачать]

11.0592 MHz FTX11.0592M20SM-30/50D – Характеристики
