R24N1-B500K, L-20F

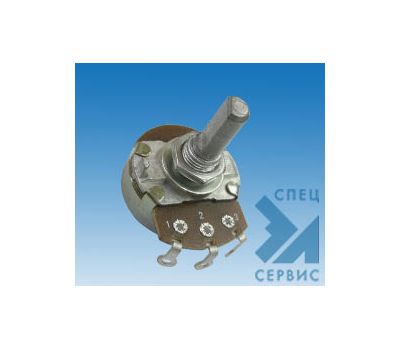

R24N1-B500K, L-20F SH - фото

Наведите на картинку для увеличения

47.73 Р
38.70 Р100+
34.83 Р250+
Под заказ
Оптовые цены:
Кол-во 100+ 250+
Цена 38.70 Р 34.83 Р

Минимальное кол-во: 1.

10132017
Бренд:SH
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:По запросу

R24N1-B500K, L-20F – Описание

Переменные резисторы (потенциометры) серии R24N1 имеют угловое расположение контактов для навесного монтажа ручной пайкой при температуре до +300 °C. Точность номинального сопротивления составляет ±20 %. Они отличаются низкой ценой, способностью выдерживать 15 000 циклов вращения и малым шумом скольжения, менее 47 мВ.

Диапазон номинальных сопротивлений потенциометров R24N1 простирается от 1 кОм и до 1 МОм. Есть возможность выбора из нескольких вариантов исполнения и длины вала. Для прочного крепления на панель предусмотрена металлическая гайка с шайбой. Переменные резисторы этого типа отлично подходят для регулировки уровня сигнала в звуковом оборудовании.

  • Диапазон сопротивлений в серии: от 1 кОм до 1 МОм;
  • Точность сопротивления: ±20 %;
  • Номинальная мощность: 0,5 Вт (нелинейность B) и 0,25 Вт (остальные);
  • Остаточное сопротивление: не более 10 Ом (до 250 кОм) и 0,1 % (от 250 кОм);
  • Максимальное рабочее напряжение: 500 В (нелинейность B), 250 В (остальные);
  • Уровень шума скольжения: не более 47 мВ;
  • Сопротивление изоляции: не менее 100 МОм при 500 В (DC);
  • Напряжение пробоя: 250 В (AC) в теч. 1 мин;
  • Износоустойчивость: 15 000 циклов;
  • Угол вращения вала: 300 ±10°;
  • Температура ручной пайки: +300 °C (3 мин);
  • Температурный диапазон: -10…+70 °C.

Информация для заказа

R24N1

-

 B

 100K,

 L-15

 F

1



2

3

4

5

  1. R24N1 - серия переменных резисторов
  2. Отклонение функциональной характеристики на 50 % угла поворота:
    A - 15-20 %
    B - 40-60 %
    C - 75-85 %
    D - 2-15 %
    W - 45-55 %
  1. 100K - номинальное сопротивление
  2. 10, 15, 20, 25, 30, 35, 40 мм - длина вала
  3. KC, R, RE, F - тип вала

Переменные резисторы серии R24N1:

R24N1-B500K, L-20F резистор переменный 500кОм (рис.2)

Тип вала переменного резистора:

R24N1-B500K, L-20F резистор переменный 500кОм (рис.3)

R24N1-B500K, L-20F – Прикрепленные файлы

R24N1 (R24N1.pdf, 90 Kb) [Скачать]
