R1214G-B50K, L-15KC

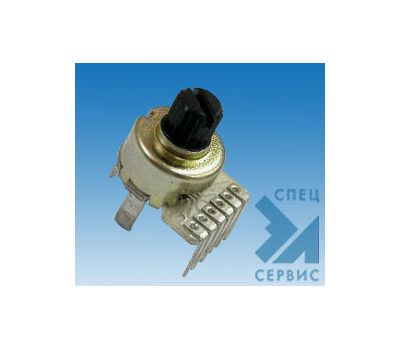

Резистор переменный R1214G-B50K, L-15KC

• Диапазон сопротивлений в серии: от 1 кОм до 2 МОм;
• Точность сопротивления: ±20 % (более 1 МОм: ±30 %);
• Номинальная мощность: 0,08 Вт (нелинейность B) и 0,04 Вт (все остальные);
• Общая ошибка: не более 3 дБ (-40...0 дБ);
• Остаточное сопротивление: не более 20 Ом (более 10 кОм), не более 10 Ом (менее 10 кОм);
• Максимальное рабочее напряжение: 150 В (нелинейность B) или 100 В (все остальные);
• Уровень шума скольжения: не более 100 мВ;
• Сопротивление изоляции: не менее 50 МОм при 500 В (DC);
• Напряжение пробоя: 250 В (AC) в теч. 1 мин;
• Износоустойчивость: 15 000 циклов;
• Угол вращения вала: 300 ±10°;
• Температура ручной пайки: +300 °C (3 мин);
• Температурный диапазон: -10…+70 °C.

 Информация для заказа

1. R1214G - серия переменных резисторов
2. Отклонение функциональной характеристики на 50 % угла поворота:
       A - 15-20 %
       B - 40-60 %
       C - 75-85 %
       W - 45-55 %
3. Номинальное сопротивление
4. Длина вала: 15, 20, 25, 30 мм
5. Тип вала: KC, KS, F

Переменные резисторы серии R1214G:

Тип вала переменного резистора:
