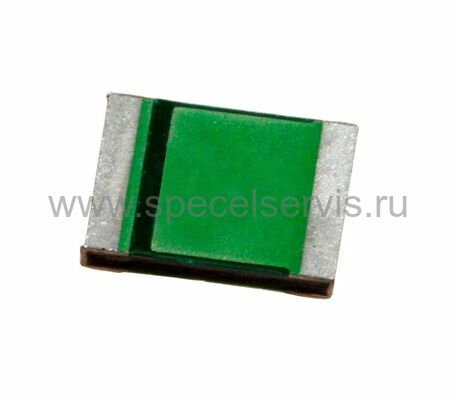

ERFSD1100620Z (MF-MSMD110)
Наведите на картинку для увеличения
ERFSD1100620Z (MF-MSMD110) – Описание
Самовосстанавливающийся предохранитель ERFSD1100620Z (MF-MSMD110)
- Полное наименование: ERFSD1100620Z
- Краткое наименование: SD110-06
- Является аналогом: MF-MSMD110
- Для поверхностного монтажа
- Миниатюрный размер
- Минимальное время срабатывания
- Низкое внутреннее сопротивление
- Рабочая температура -40°С +85°С
Информация для заказа
| ERF | SD | 014 | 60 | 0 | 0 | Z |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
1.Самовосстанавливающийся предохранитель серии ERF
2. Модель:
SD - для поверхностного монтажа, размер 1812
3. Рабочий ток
010: 0.10 A
014: 0.14 A и т.д.
4. Макс. рабочее напряжение:
06 - 6 В
08 - 8 В и т.д.
5. 5. Тип упаковки:
0 - россыпью
2 - в катушке
6. Дополнительно:
0 - стандартный
7. Z - соответствует RoHS
Модель | Макс. рабочий ток | Мин. ток срабатывания | Макс. напряжение | Макс. допуст. ток | Мощность | Макс. время срабатывания при 8 А | Сопротивление | |
R MIN | R1 MAX | |||||||
I H, A | I T, A | В | Imax, А | Pd, Вт | с | Ом | Ом | |
SD010-60 | 0.10 | 0.30 | 60 | 10 | 0.8 | <0.02 | 1.600 | 15.00 |
SD014-60 | 0.14 | 0.30 | 60 | 100 | 0.8 | 0.008 | 1.20 | 6.50 |
SD020-30 | 0.20 | 0.40 | 30 | 100 | 0.8 | 0.02 | 0.800 | 5.00 |
SD020-60 | 0.20 | 0.40 | 60 | 40 | 0.8 | 0.02 | 0.800 | 5.00 |
SD030-30 | 0.30 | 0.60 | 30 | 100 | 0.8 | 0.10 | 0.200 | 1.750 |
SD035-16 | 0.35 | 0.70 | 16 | 100 | 0.8 | 0.10 | 0.320 | 1.500 |
SD035-30 | 0.35 | 0.70 | 30 | 100 | 0.6 | 0.10 | 0.320 | 1.500 |
SD050-16 | 0.50 | 1.00 | 16 | 100 | 0.8 | 0.15 | 0.150 | 1.000 |
SD050-30 | 0.50 | 1.00 | 30 | 100 | 0.8 | 0.15 | 0.150 | 1.000 |
SD075-16 | 0.75 | 1.50 | 16 | 100 | 0.8 | 0.20 | 0.110 | 0.450 |
SD075-24 | 0.75 | 1.50 | 24 | 40 | 1.0 | 0.20 | 0.110 | 0.290 |
SD075-33 | 0.75 | 1.50 | 33 | 40 | 1.0 | 0.20 | 0.110 | 0.400 |
SD110-08 | 1.10 | 2.20 | 8 | 100 | 0.8 | 0.30 | 0.040 | 0.210 |
SD110-16 | 1.10 | 1.95 | 16 | 100 | 0.8 | 0.50 | 0.040 | 0.180 |
SD110-24 | 1.10 | 2.20 | 24 | 100 | 1.0 | 0.50 | 0.060 | 0.200 |
SD125-06 | 1.25 | 2.50 | 6 | 40 | 0.8 | 0.40 | 0.050 | 0.140 |
SD125-16 | 1.25 | 2.50 | 16 | 100 | 0.8 | 0.40 | 0.500 | 0.140 |
SD150-06 | 1.50 | 3.00 | 6 | 100 | 0.8 | 0.50 | 0.040 | 0.110 |
SD150-12 | 1.50 | 3.00 | 12 | 100 | 1.0 | 0.50 | 0.040 | 0.110 |
SD150-24 | 1.50 | 3.00 | 24 | 100 | 1.0 | 1.50 | 0.040 | 0.120 |
SD160-06 | 1.60 | 3.20 | 6 | 100 | 0.8 | 0.50 | 0.030 | 0.100 |
SD160-12 | 1.60 | 3.20 | 12 | 100 | 1.0 | 1.00 | 0.030 | 0.100 |
SD160-16 | 1.60 | 3.20 | 16 | 100 | 1.0 | 1.00 | 0.030 | 0.100 |
SD190-06 | 1.90 | 4.90 | 6 | 100 | 1.0 | 5.00 | 0.003 | 0.025 |
SD200-08 | 2.00 | 3.50 | 8 | 100 | 1.0 | 2.00 | 0.020 | 0.070 |
SD260-06 | 2.60 | 5.00 | 6 | 100 | 1.0 | 2.50 | 0.015 | 0.047 |
SD260-13 | 2.60 | 5.00 | 13.2 | 100 | 1.3 | 5.00 | 0.015 | 0.050 |
SD260-16 | 2.60 | 5.00 | 16 | 100 | 1.3 | 5.00 | 0.015 | 0.050 |
SD300-06 | 3.00 | 5.00 | 6 | 100 | 1.0 | 4.00 | 0.012 | 0.040 |
