TZC3R100A110R00

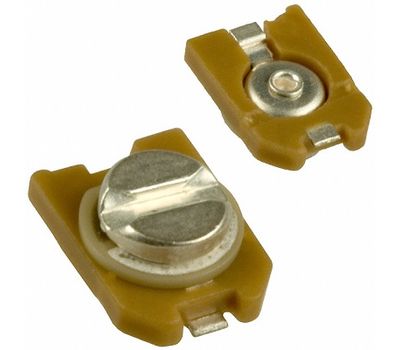

TZC3R100A110R00 MUR - фото

Наведите на картинку для увеличения

34.20 Р
27.55 Р300+
23.75 Р500+
Под заказ
Оптовые цены:
Кол-во 300+ 500+
Цена 27.55 Р 23.75 Р

Минимальное кол-во: 1.

10101454
Бренд:MUR
Норма упаковки:1 000
Условия поставки:Под заказ
Срок поставки:6-8 нед.

TZC3R100A110R00 – Описание

Качественные подстроечные конденсаторы серии TZC3 представляют собой керамические конденсаторы малой ёмкости, конструктивно выполненные в низкопрофильном пластиковом корпусе с планарными выводами. Высота корпуса этих подстроечных конденсаторов не превышает 1,6 мм, а металлический вал ротора имеет шлиц под плоскую регулировочную отвертку. Цвет пластикового статора указывает на диапазон изменения ёмкости и температурный коэффициент (ТКЕ).

  • Емкость: 3,0...10,0 пФ.
  • ТКЕ: N750 ±300.
  • Цвет статора: белый.
  • Максимальное постоянное напряжение: 100 В.
  • Добротность: не менее 500 (на 1 МГц).
  • Материал диэлектрика конденсатора: высокочастотная керамика.
  • Материал изолятора корпуса: пластмасса.
  • Усилие регулировки: 1,5…10,0 мН·м (15…100 гс·см).
  • Температурный диапазон: -25…+85 °C.
  • Габаритные размеры: 3,2 x 4,5 x 1,6 мм.

Наименование

Ёмкость, пФ

Q

UDC, В

Температурные характеристики

Цвет статора

Мин.
(+0%)

Макс.
(+50/-0%)

на 1 МГц
(мин.)

ТКЕ, ppm/°C

Сдвиг
(макс.)

TZC3Z030A110

1,4

3,0

300

100

NP0 ±300

±3 %

коричневый

TZC3Z060A110

2,0

6,0

500

100

NP0 ±300

±3 %

синий

TZC3R100A110

3,0

10,0

500

100

N750 ±300

±3 %

белый

TZC3P200A110

5,0

20,0

300

100

N1200 ±500

±3 %

красный

TZC3P300A110

6,5

30,0

300

100

N1200 ±500

±3 %

зеленый

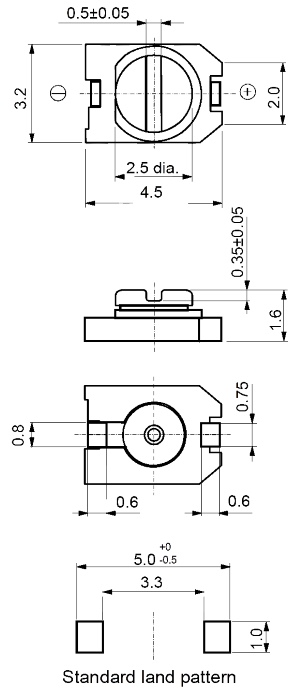

TZC3R100A110R00 подстр. конд. 3-10 пф SMD (рис.2)

TZC3R100A110R00 – Прикрепленные файлы

TZC3 CAPACITOR (TZC3_CAPACITOR.pdf, 106 Kb) [Скачать]

TZC3R100A110R00 – Характеристики
