КР293ПП1Б – Описание

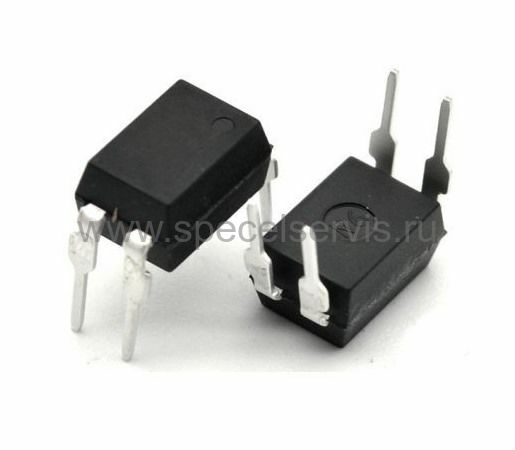

КР293ПП1Б – интегральная микросхема, предназначена для гальванической развязки электрических цепей, между которыми осуществляется передача информации. Обычно она
используются в электронной аппаратуре общего назначения и выпускается в 4-х выводном пластмассовом корпусе для монтажа в отверстия печатной платы.
КР293ПП1Б – Прикрепленные файлы
293PP1 (293PP1.pdf, 168 Kb) [Скачать]
КР293ПП1Б – Характеристики
Технические характеристики:
- Управление: постоянный ток;
- Управляющий ток: 10 мА;
- Управляющее напряжение: 1,1…1,5 В
- Коммутируемое напряжение: пост. /перемен.;
- Выходной каскад: моп реле (1з);
- Контакты: 1 замык.;
- Коммутируемое пост.напряжение: -230…230 В;
- Коммутируемое переменное напряжение: 0…230 В;
- Максимальный ток нагрузки: 0,1 А;
- Время включения (Макс.): 1 мс;
- Время выключения (Макс.): 0,5 мс;
- Сопротивление в открытом состоянии (Макс.): 25
Ом;
- Напряжение изоляции: 1,5 кВ;
- Рабочая температура: -45…85 °С;
- Корпус: DIP-6;
- Вес: 0,53 г.
