КР249КН2А – Описание
КР249КН2А - оптрон с транзисторным выходом. Данная микросхема представляет собой двухканальную оптопару с симметричной конфигурацией. Она предназначена для применения в электронной аппаратуре общепромышленного назначения. Конструктивно оформлена в 8-ми выводном пластмассовом корпусе с двухсторонним расположением выводов для монтажа в отверстия печатных плат.

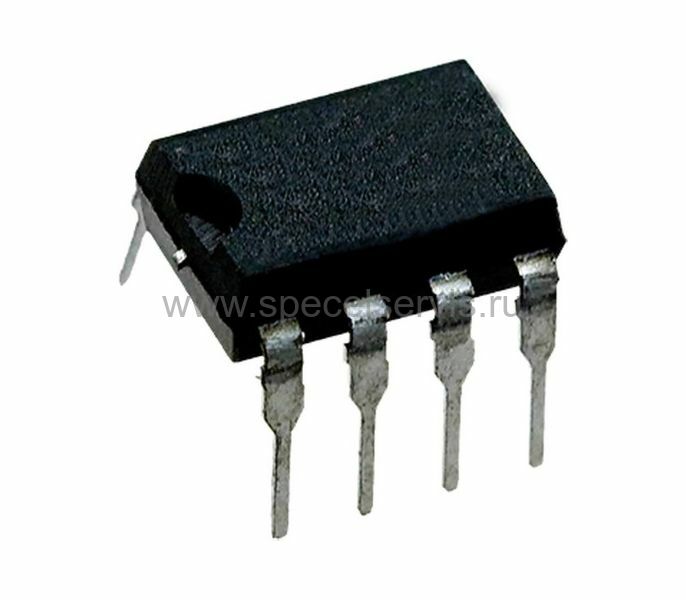

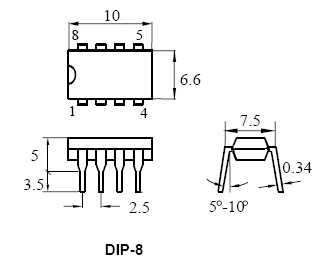

Внешний вид и габаритные размеры:
КР249КН2А – Прикрепленные файлы
КР249КН2А (DOC000159544.pdf, 279 Kb) [Скачать]
КР249КН2А – Характеристики
Технические характеристики:
- Количество каналов: 1;
- Максимальный прямой ток: 15 мА;
- Напряжение изоляции: 5 кВ;
- Функциональное назначение: оптоэлектронный
переключатель;
- Тип корпуса: DIP-8;
- Тип выхода: фототранзистор;
- Время включения/выключения: 4 с;
- Вес: 1 г.
Токр.=25°С| Тип изделия | Постоянное прямое напряжение на входе Uвх.
@Iвх.=10мA | Выходное остаточное напряжение
Uвых. ост | Ток утечки на выходе
Iут.вых. | Напряжение изоляции
Uиз.
t=1мин. | Время
задержки сигнала
tзд. | Сопротивление изоляции
Rиз. |
| | @Iвх. | @Iвых. | | @Uком. | | @Uком. |
| B | В | мА | мА | мА | B | В | мкс | В | Ом |
| max | max | max | min | max | min |
| КР249КН4А | 1.8 | 0.8 | 10 | 2 | 10 | 200 | 5000 | 4 | 10 | 1012 |
| КР249КН2А | 1.8 | 0.4 | 10 | - | 10 | 60 | 5000 | 4 | 10 | 1012 |
| КР249КН2Б | 1.8 | 0.4 | 10 | - | 10 | 60 | 3000 | 4 | 10 | 1012 |
| КР249КН2В | 1.8 | 0.4 | 10 | - | 10 | 60 | 1500 | 4 | 10 | 1012 |
| КР249КН2Г | 1.8 | 0.4 | 10 | - | 10 | 60 | 500 | 4 | 10 | 1012 |
| КР249КН5А | 1.8 | 0.8 | 10 | - | 10 | 200 | 5000 | 5 | 10 | 1012 |
| КР249КН5Б | 1.8 | 0.8 | 10 | - | 10 | 200 | 3000 | 5 | 10 | 1012 |
| КР249КН201А | 1.8 | 0.4 | 10 | 2 | 10 | 60 | 3000 | 4 | 10 | 1012 |
Предельно-допустимые режимы эксплуатации:
| Тип изделия | Входной ток
Iвх. | Максимальный входной импульсный ток
Iвх. и | Максимальное напряжение коммутации
Uком. | Максимальный ток коммутации
Iком. | Максимальная мощность, рассеиваемая одним каналом
Р | Рабочий диапазон температур
T |
| @tQ=2 | @tQ=5 |
| мА | мА | мА | В | мА | мВт | °C |
| min | max | max | max | max | max | max | min | max |
| КР249КН4А | 10 | 15 | 20 | 100 | 200 | 4 | 50 | -45 | +85 |
| КР249КН2А | 10 | 15 | 20 | 100 | 60 | 8 | 34 | -45 | +85 |
| КР249КН2Б | 10 | 15 | 20 | 100 | 60 | 8 | 34 | -45 | +85 |
| КР249КН2В | 10 | 15 | 20 | 100 | 60 | 8 | 34 | -45 | +85 |
| КР249КН2Г | 10 | 15 | 20 | 100 | 60 | 8 | 34 | -45 | +85 |
| КР249КН5А | 10 | 15 | 20 | 100 | 200 | 4 | 50 | -45 | +85 |
| КР249КН5Б | 10 | 15 | 20 | 100 | 200 | 4 | 50 | -45 | +85 |
| КР249КН201А | 10 | 15 | 20 | 100 | 60 | 8 | 34 | -45 | +85 |
