HCPL2531.S

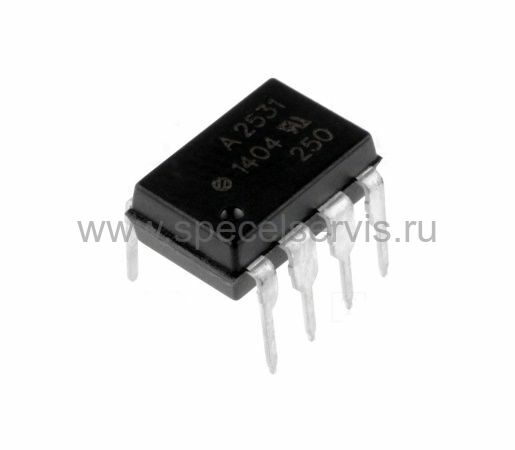

HCPL2531.S FSC - фото

Наведите на картинку для увеличения

124.50 Р
98.77 Р30+
83.00 Р100+
Под заказ
Оптовые цены:
Кол-во 30+ 100+
Цена 98.77 Р 83.00 Р

Минимальное кол-во: 1.

+ −
Заказать
10135561
Бренд:FSC
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:По запросу
Отложить Сравнить

HCPL2531.S – Описание

HCPL2531.S – высокоскоростная транзисторная оптопара (оптрон), выполненная в корпусе SMD-8. Оптроны состоят из инфракрасного светодиода на входе, и фоточувствительного n-p-n-транзистора на выходе. Друг от друга модели этого семейства отличаются коэффициентом передачи по току и среднеквадратичным напряжением изоляции (RMS), которое равно 2,5 кВ. Они предназначены для передачи сигналов между цепями с различными импедансами и применяются в приборах для обнаружения сети переменного тока, в герконовых реле, переключателях режима обратной связи цепей питания, схемах обнаружение вызова в телефонах, развязках по общему проводу и т.д.

HCPL2531.S – Прикрепленные файлы

HCPL2531.S (DOC011629442.pdf, 578 Kb) [Скачать]

HCPL2531.S – Характеристики

Технические характеристики:

  • Корпус: SMD-8, Gull Wing;
  • Тип входа: DC;
  • Рабочая температура: -55 °C ~ 100 °C;
  • Тип выходного сигнала: транзистор;
  • Количество каналов: 2;
  • Выходной ток на канал: 8 мА;
  • Изоляционное напряжение: 2500 В;
  • Прямое напряжение (Vf): 1,45 В;
  • Выходное напряжение (Макс.): 20 В;
  • Прямой ток (If) (Макс.): 25 мА;
  • Коэффициент усиления по току (Мин.): 19% / 16 мА;
  • Коэффициент усиления по току (Макс.): 50% / 16 мА;
  • Время включения / выключения (номинальное): 450 ns, 300 ns.
