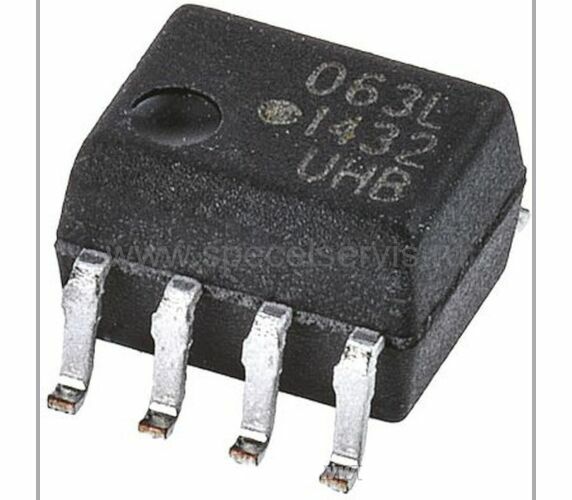

HCPL-063L-500E
Наведите на картинку для увеличения
HCPL-063L-500E – Описание
HCPL-063L-500E – высокоскоростная оптопара (оптрон) с логическими выходами, со скоростью передачи данных 15 Мб/с и оснащенная корпусом SOIC-8. Оптроны состоят из инфракрасного светодиода на входе, и фоточувствительного n-p-n-транзистора на выходе. Друг от друга модели этого семейства отличаются коэффициентом передачи по току и среднеквадратичным напряжением изоляции (RMS), которое равно 3,75 кВ. Оптопары предназначены для передачи сигналов между цепями с различными импедансами и применяются в приборах для обнаружения сети переменного тока, в герконовых реле, переключателях режима обратной связи цепей питания, схемах обнаружение вызова в телефонах, развязках по общему проводу и т.д.
HCPL-063L-500E – Характеристики
Технические характеристики:
- Корпус: SOIC-8 (3,9 мм);
- Тип входа: DC;
- Рабочая температура: -40...85 °C;
- Количество каналов: 2;
- Напряжение питания: 2,7 В.…3.6 В / 4,5 В.…5,5 В;
- Скорость передачи данных: 15 Мб/с;
- Выходной ток на канал: 50 мА;
- Изоляционное напряжение: 3750 В;
- Время нарастания / Время затухания (Номинальное): 24 нс / 10 нс;
- Задержка распространения (Макс.): 75 нс / 75 нс;
- Прямое напряжение (Vf): 1,5 В;
- Помехоустойчивость (Мин.): 10 кВ/мкс;
- Входы - Сторона 1/Сторона 2: 2/0;
- Прямой ток (If) (Макс.): 15 мА.
