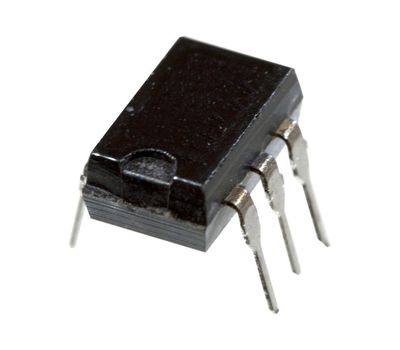

АОУ179А (5П51)
Наведите на картинку для увеличения
АОУ179А (5П51) – Описание
АОУ179А - симисторная оптопара с датчиком нуля предназначена для работы в сетях переменного тока 220 В для коммутации цепей переменного тока с гальванической развязкой между входом и выходом в промышленной автоматике, а также для управления мощными симисторами и взамен электромагнитных реле. Данное устройство выпускается в корпусе DIP-6 с двухсторонним расположением выводов для монтажа в отверстия печатных плат.

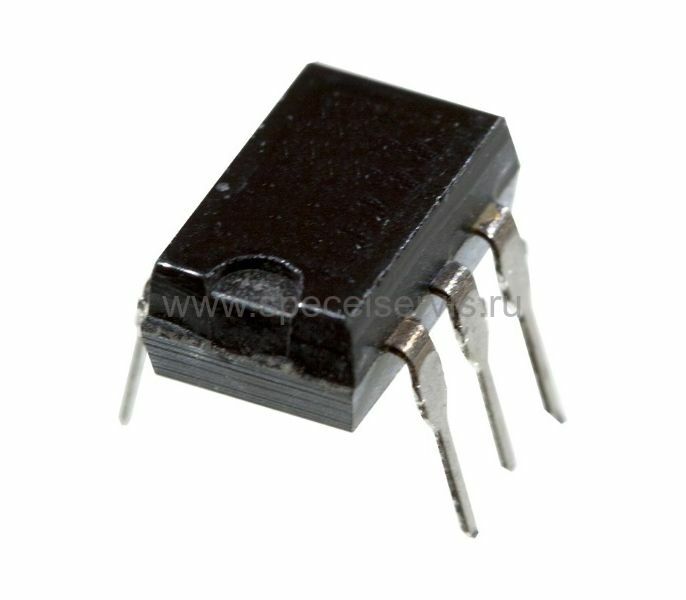

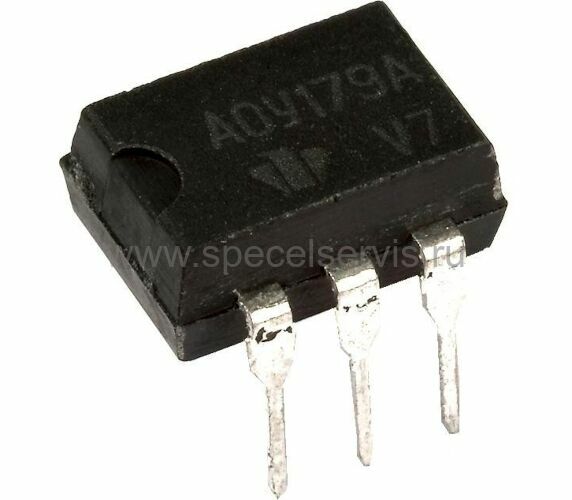

Внешний вид и габаритные размеры:
АОУ179А (5П51) – Характеристики
Технические
характеристики:
- Коммутируемое переменное напряжение: 400 В;
- Максимальный ток нагрузки: 0,1 А;
- Вес: 5 г.
| Тип | Постоянное прямое напряжение на входе Uвх. @Iвх.=10mA | Остаточное напряжение в открытом состоянии U ост. @ Iвх.=10 мА | Ток утечки на выходе в закрытом состоянии Iут.вых. | Напряжение изоляции Uиз. t=1мин. | Сопротивление изоляции Rиз. | |||||
| @Uвх.=0.8В | @Uком. | |||||||||
| B | B | мкА | В | B | Ом | |||||
| min | typ | max | typ | max | typ | max | min | min | ||
| АОУ163А | 1.1 | 1.3 | 1.6 | 1.0 | 2.0 | 0.1 | 100.0 | ±400 | 1500 | 1011 |
| АОУ179А | 1.0 | 1.2 | 1.5 | 1.5 | 3.0 | 0.01 | 1 | ±600 | 3000 | 1011 |
Предельно-допустимые режимы эксплуатации:
| Тип реле | Напряжение коммутации среднее Uком. | Ток коммутации при работе на активную нагрузку /симистор Iком. | Ток коммутации импульсный Iком. и tимп.=500мкс | Входной ток во вкл. состоянии Iвх.вкл. | Входное напряжение в выключенном состоянии Uвх.выкл. | Критическая скорость нарастания выходного напряжения dvo/dt | Рабочий диапазон температур T | ||||
| В | мA | A | мA | В | В/мкс | °C | |||||
| min | max | max | max | min | max | min | max | max | min | max | |
| АОУ163А | 2 | 260 | 20/100 | 2.0 | 10 | 25 | -3.5 | 0.8 | 5 | -45 | +85 |
| АОУ179А | 2 | 260 | 20/100 | 2.0 | 10 | 25 | -3.5 | 0.8 | 5 | -45 | +85 |
