АОУ163А – Описание
АОУ163А – симисторная оптопара (оптрон), предназначен для коммутации цепей переменного тока с гальванической развязкой между входом и выходом в промышленной автоматике, для управления мощными симисторами и взамен электромагнитных реле. Симисторная оптопара АОУ163А состоит из инфракрасного AsGaAl светодиода и кристалла высоковольтного фоточувствительного симистора. Данная конструкция фотоприемника обеспечивает включение симистора в произвольный момент времени, выключение происходит при переходе фазы линейного напряжения через ноль. Выпускается в 6-ти выводном пластмассовом корпусе с двухсторонним расположением выводов для монтажа в отверстия печатных плат.

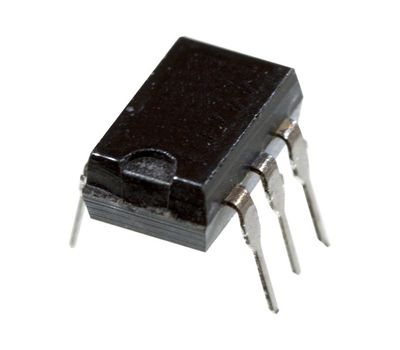

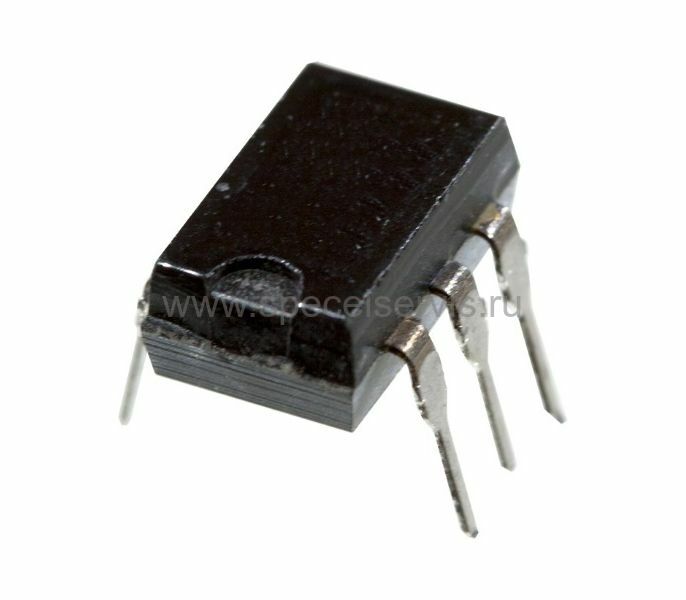

Внешний вид и габаритные размеры:
АОУ163А – Прикрепленные файлы
АОУ163А (DOC001031398.pdf, 108 Kb) [Скачать]
АОУ163А – Характеристики
Технические характеристики:
- Тип выхода: симистор;
- Детектор перехода через ноль: есть;
- Количество каналов: 1;
- Напряжение изоляции (RMS): 1500 В;
- Максимальное напряжение в закрытом состоянии:
400 В;
- Критическая скорость нарастания напряжения в
закрытом состоянии dV/dt: 5 В/мкс;
- Максимально допустимы ток в открытом состоянии:
0,1 А;
- Рабочая температура: -45…+85 °C;
- Корпус: 2101.6-1/DIP-6;
- Вес: 0,8 г.
Токр.=25°С| Тип | Постоянное прямое напряжение на входе Uвх.
@Iвх.=10mA | Остаточное напряжение в открытом состоянии
U ост.
@ Iвх.=10 мА | Ток утечки на выходе в закрытом состоянии
Iут.вых. | Напряжение изоляции
Uиз.
t=1мин. | Сопротивление изоляции Rиз. |
| @Uвх.=0.8В | @Uком. |
| B | B | мкА | В | B | Ом |
| min | typ | max | typ | max | typ | max | min | min |
| АОУ163А | 1.1 | 1.3 | 1.6 | 1.0 | 2.0 | 0.1 | 100.0 | ±400 | 1500 | 1011 |
| АОУ179А | 1.0 | 1.2 | 1.5 | 1.5 | 3.0 | 0.01 | 1 | ±600 | 3000 | 1011 |
Предельно-допустимые режимы эксплуатации:
| Тип реле | Напряжение коммутации среднее
Uком. | Ток коммутации при работе на активную нагрузку /симистор
Iком. | Ток коммутации импульсный
Iком. и
tимп.=500мкс | Входной ток во вкл. состоянии
Iвх.вкл. | Входное напряжение в выключенном состоянии
Uвх.выкл. | Критическая скорость нарастания выходного напряжения
dvo/dt | Рабочий диапазон температур
T |
| В | мA | A | мA | В | В/мкс | °C |
| min | max | max | max | min | max | min | max | max | min | max |
| АОУ163А | 2 | 260 | 20/100 | 2.0 | 10 | 25 | -3.5 | 0.8 | 5 | -45 | +85 |
| АОУ179А | 2 | 260 | 20/100 | 2.0 | 10 | 25 | -3.5 | 0.8 | 5 | -45 | +85 |
