АОТ174Г – Описание

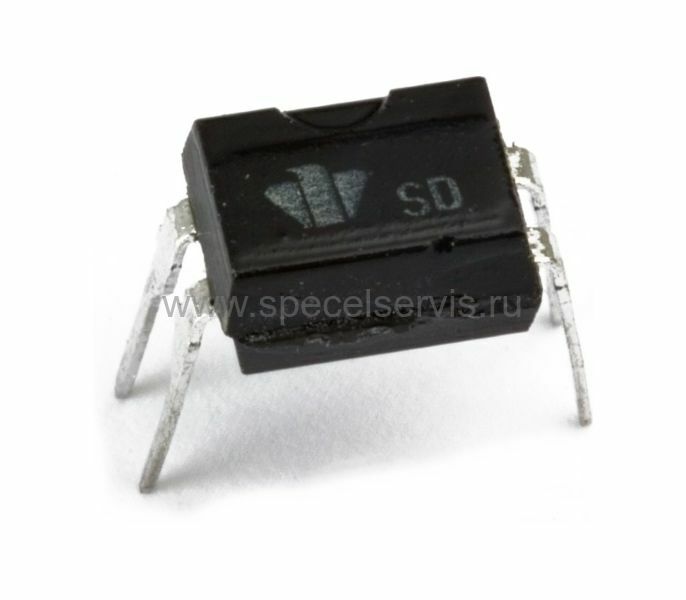

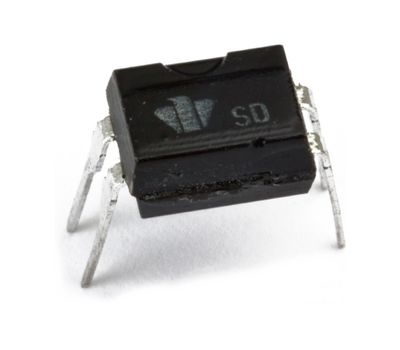

Транзисторная оптопара АОТ174Г
Предназначена для коммутации цепей постоянного тока с гальванической развязкой между входом и выходом в радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства.
Состоит из кристаллов инфракрасного AsGaAl светодиода и кремниевого n-p-n фототранзистора. Кристаллы расположены в одной плоскости, оптически связаны полусферическим световодом. Такая конструкция обеспечивает отсутствие полевых утечек при длительном приложении Uиз. Внутренние межсоединения выполнены золотой проволокой.
Технические характеристики:
Коэффициентом передачи: нормированный
Количество каналов: 1
Напряжение коммутации, Uком: 50 В
Ток коммутации, Iком: 50 мА
Напряжение изоляции, Uиз: 5кВ
Тип корпуса: DIP-4.
Технические условия: АДБК.432220.907 ТУ.
Технические характеристики:
Условные обозначения электрических параметров транзисторных оптопар:• U ВХ. - Входное напряжение.
• U ВЫХ. ОСТ. - Выходное остаточное напряжение.
• I УТ. ВЫХ. - Ток утечки на выходе оптопары.
• R ИЗ. - Сопротивление изоляции оптопары.
• t НАР. - Время нарастания выходного тока.
• t СП. - Время спада выходного тока.
• I ВХ. - Входной постоянный или средний ток.
• I ВХ. И. - Входной импульсный ток.
• U ВХ. ОБР. - Входное обратное напряжение.
• U ВЫХ. КОМ. - Выходное коммутируемое напряжение.
• I ВЫХ. - Выходной ток.
• U ИЗ. - Напряжение изоляции.
• T ОКР. - Рабочий диапазон температур окружающей среды.
| Наименование транзисторной оптопары | Значения электрических параметров транзисторных оптопар | Предельные эксплуатационные характеристики | T ОКР | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| U ВХ (при I вх мА) | U ВЫХ.ОСТ (при I вх мА) | I УТ.ВЫХ (при U ком В) | R ИЗ | t НАР (при I вх мА) | t СП (при I вх мА) | I ВХ | I ВХ.И | U ВХ.ОБР | U ВЫХ.КОМ | I ВЫХ | U ИЗ | ||
| В | В | мкА | ГОм | мкс | мкс | мА | мА | В | В | мА | В | °C | |
| АОТ174А | <1,7 (20) | 0,2 (20) | 0,1 | - | 18 (5) | 18 (5) | - | - | 10 | - | - | - | -45…+100 |
| АОТ174Б | <1,7 (20) | 0,2 (20) | 0,1 | - | 18 (5) | 18 (5) | - | - | 10 | - | - | - | -45…+100 |
| АОТ174В | <1,7 (20) | 0,2 (20) | 0,1 | - | 18 (5) | 18 (5) | - | - | 10 | - | - | - | -45…+100 |
| АОТ174Г | <1,7 (20) | 0,2 (20) | 0,1 | - | 18 (5) | 18 (5) | - | - | 10 | - | - | - | -45…+100 |
| АОТ174Д | <1,7 (20) | 0,2 (20) | 0,1 | - | 18 (5) | 18 (5) | - | - | 10 | - | - | - | -45…+100 |
| АОТ174А1 | <1,7 (20) | 0,2 (20) | 0,1 | - | 18 (5) | 18 (5) | - | - | 10 | - | - | - | -45…+100 |
| АОТ174Б1 | <1,7 (20) | 0,2 (20) | 0,1 | - | 18 (5) | 18 (5) | - | - | 10 | - | - | - | -45…+100 |
| АОТ174В1 | <1,7 (20) | 0,2 (20) | 0,1 | - | 18 (5) | 18 (5) | - | - | 10 | - | - | - | -45…+100 |
| АОТ174Г1 | <1,7 (20) | 0,2 (20) | 0,1 | - | 18 (5) | 18 (5) | - | - | 10 | - | - | - | -45…+100 |
| АОТ174Д1 | <1,7 (20) | 0,2 (20) | 0,1 | - | 18 (5) | 18 (5) | - | - | 10 | - | - | - | -45…+100 |
