АОТ165А – Описание
АОТ165А - сдвоенная оптопара с транзистором Дарлингтона. Данное устройство состоит из кристаллов инфракрасного AsGaAl светодиода и кремниевого составного n-p-n фототранзистора. Кристаллы расположены в одной плоскости, оптически связаны полусферическим световодом. Такая конструкция обеспечивает отсутствие полевых утечек при длительном приложении Uиз, а внутренние межсоединения выполнены золотой проволокой. Выпускается в 8-ми выводном пластмассовом корпусе с двухсторонним расположением выводов для монтажа в отверстия печатных плат.

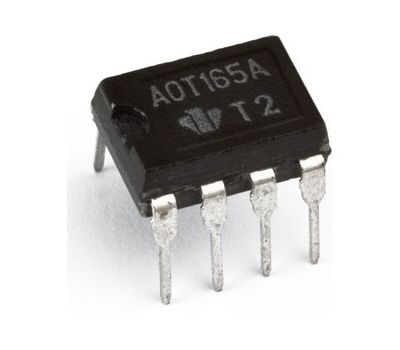

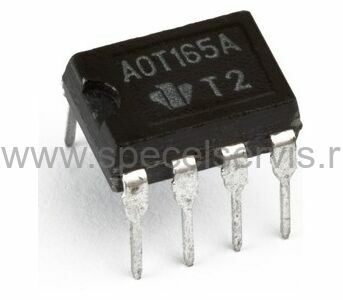

Внешний вид и габаритные размеры:
АОТ165А – Прикрепленные файлы
AOT DARLINGTON (AOT_DARLINGTON.pdf, 156 Kb) [Скачать]
АОТ165А – Характеристики
Технические характеристики:
- Количество каналов: 2;
- Напряжение изоляции (RMS): 3000 В;
- Коэффициент передачи по току (Мин.): 2000%;
- Тип входа: DC;
- Тип выхода: Транзистор (Дарлингтон);
- Напряжение выхода: 70 В;
- Выходной ток на канал: 20 мА;
- Рабочая температура: -40…+85 °C;
- Корпус: DIP-8;
- Вес: 1 г.
Токр.=25°С| Тип изделия | Входное напряжение Uвх. | Выходное остаточное напряжение
Uвых. ост | Ток утечки на выходе
Iут.вых. | Напряжение изоляции
Uиз.
t=1мин. | Время
задержки сигнала
tзд. | Сопротивление изоляции
Rиз. |
| | @Iвх. | | @Iвх. | @Iвых. | | @Uком. | @Iвх. |
| B | мА | B | мА | мА | мкА | B | B | мкс | мА | Ом |
| min | max | max | max | min | max | min |
| АОТ165А1 | 1.0 | 1.6 | 1 | 1.5 | 1 | 20 | 10 | 70 | 3000 | 40/100 | 1 | 1011 |
| АОТ165В1 | 1.0 | 1.6 | 5 | 1.5 | 5 | 100 | 10 | 70 | 3000 | 40/100 | 5 | 1011 |
| АОТ165А | 1.0 | 1.6 | 1 | 1.5 | 1 | 20 | 10 | 70 | 3000 | 40/100 | 1 | 1011 |
| АОТ162А | 1.2 | 1.6 | 5 | 1.5 | 5 | 60 | 10 | 60 | 6000 | 8/100 | 5 | 1011 |
| АОТ162В | 1.2 | 1.5 | 1 | 1.5 | 1 | 20 | 10 | 70 | 6000 | 8/100 | 1 | 1011 |
| АОТ127А | 1.1 | 1.6 | 5 | 1.5 | 5 | 70 | 10 | 30 | 3000 | 10/100 | 5 | 1011 |
| АОТ127Б | 1.1 | 1.6 | 5 | 1.5 | 5 | 15 | 10 | 30 | 3000 | 10/100 | 5 | 1011 |
Предельно-допустимые режимы эксплуатации:
| Тип изделия | Входной ток
Iвх. | Максимальный входной импульсный ток
Iвх. и | Максимальное напряжение коммутации
Uком. | Максимальный выходной постоянный ток
Iвых. | Максимальная мощность, рассеиваемая одним каналом
Р | Рабочий диапазон температур
T |
@t<10мс
Q=2 | @t<10мкс
Q=5 |
| мА | мА | мА | В | мА | мВт | °C |
| min | max | max | max | max | max | max | min | max |
| АОТ165А1 | 1 | 20 | 20 | 100 | 70 | 20 | 150 | -45 | +85 |
| АОТ165В1 | 5 | 20 | 20 | 100 | 70 | 100 | 150 | -45 | +85 |
| АОТ165А | 1 | 20 | 20 | 100 | 70 | 20 | 150 | -45 | +85 |
| АОТ162А | 5 | 20 | 20 | 100 | 60 | 60 | 225 | -45 | +85 |
| АОТ162В | 1 | 20 | 20 | 100 | 70 | 20 | 225 | -45 | +85 |
| АОТ127А | 5 | 15 | 20 | 100 | 30 | 70 | 225 | -55 | +100 |
| АОТ127Б | 5 | 15 | 20 | 100 | 30 | 70 | 225 | -55 | +100 |
