АОТ127Б – Описание
АОТ127Б – одноканальный оптрон с выводом по схеме Дарлингтона, состоит из излучающего диода на основе соединения галлия-алюминия-мышьяка и кремниевого фототранзистора. Оптроны предназначены для бесконтактной коммутации постоянного тока с гальванической развязкой между входом и выходом. Устройства выпускается в 6-ти выводном пластмассовом корпусе DIP-6 с двухсторонним расположением выводов для монтажа в отверстия печатных плат.

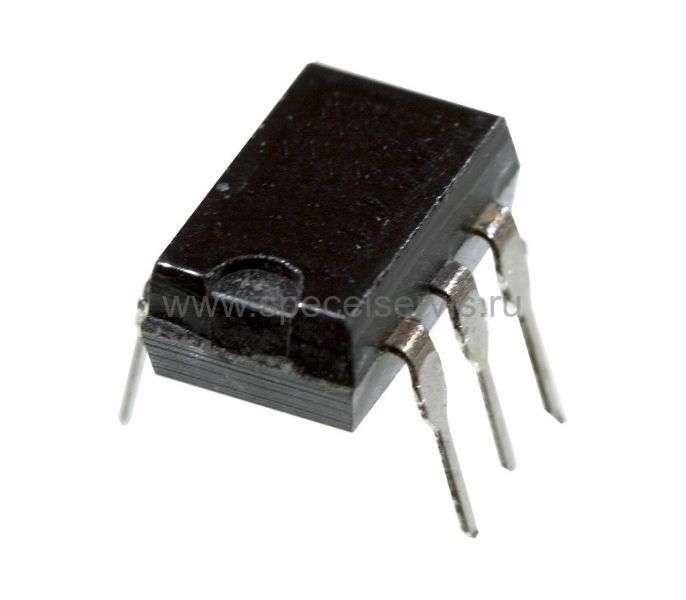

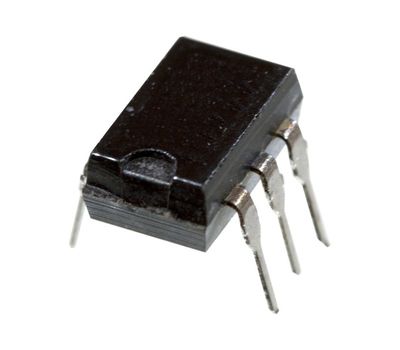

Внешний вид и габаритные размеры:
АОТ127Б – Прикрепленные файлы
АОТ127Б (AOT127.pdf, 331 Kb) [Скачать]
АОТ127Б – Характеристики
Технические характеристики:
- Время нарастания выходного сигнала tнр.: 10 мкс;
- Время спада выходного сигнала tсп.: 1000 мкс;
- Выходной каскад: дарлингтон;
- Максимальное входное обратное напряжение: 1,5 В;
- Максимальное выходное коммутируемое напряжение:
30 В;
- Максимальное напряжение изоляции: 1500 В;
- Максимальный входной ток: 15 В;
- Максимальный выходной ток: 70 мА;
- Максимальный импульсный входной ток: 85 мА;
- Постоянное прямое входное напряжение Uвх.: 1,6
мА;
- При входном токе Iвх.: 15 мА;
- Рабочая температура: -45…85 °С;
- Сопротивление изоляции между входной и выходной
цепями: 0,1 ГОм;
- Вес: 1 г.
Токр.=25°С| Тип изделия | Входное напряжение Uвх. | Выходное остаточное напряжение
Uвых. ост | Ток утечки на выходе
Iут.вых. | Напряжение изоляции
Uиз.
t=1мин. | Время
задержки сигнала
tзд. | Сопротивление изоляции
Rиз. |
| | @Iвх. | | @Iвх. | @Iвых. | | @Uком. | @Iвх. |
| B | мА | B | мА | мА | мкА | B | B | мкс | мА | Ом |
| min | max | max | max | min | max | min |
| АОТ165А1 | 1.0 | 1.6 | 1 | 1.5 | 1 | 20 | 10 | 70 | 3000 | 40/100 | 1 | 1011 |
| АОТ165В1 | 1.0 | 1.6 | 5 | 1.5 | 5 | 100 | 10 | 70 | 3000 | 40/100 | 5 | 1011 |
| АОТ165А | 1.0 | 1.6 | 1 | 1.5 | 1 | 20 | 10 | 70 | 3000 | 40/100 | 1 | 1011 |
| АОТ162А | 1.2 | 1.6 | 5 | 1.5 | 5 | 60 | 10 | 60 | 6000 | 8/100 | 5 | 1011 |
| АОТ162В | 1.2 | 1.5 | 1 | 1.5 | 1 | 20 | 10 | 70 | 6000 | 8/100 | 1 | 1011 |
| АОТ127А | 1.1 | 1.6 | 5 | 1.5 | 5 | 70 | 10 | 30 | 3000 | 10/100 | 5 | 1011 |
| АОТ127Б | 1.1 | 1.6 | 5 | 1.5 | 5 | 15 | 10 | 30 | 3000 | 10/100 | 5 | 1011 |
Предельно-допустимые режимы эксплуатации:
| Тип изделия | Входной ток
Iвх. | Максимальный входной импульсный ток
Iвх. и | Максимальное напряжение коммутации
Uком. | Максимальный выходной постоянный ток
Iвых. | Максимальная мощность, рассеиваемая одним каналом
Р | Рабочий диапазон температур
T |
| @tQ=2 | @tQ=5 |
| мА | мА | мА | В | мА | мВт | °C |
| min | max | max | max | max | max | max | min | max |
| АОТ165А1 | 1 | 20 | 20 | 100 | 70 | 20 | 150 | -45 | +85 |
| АОТ165В1 | 5 | 20 | 20 | 100 | 70 | 100 | 150 | -45 | +85 |
| АОТ165А | 1 | 20 | 20 | 100 | 70 | 20 | 150 | -45 | +85 |
| АОТ162А | 5 | 20 | 20 | 100 | 60 | 60 | 225 | -45 | +85 |
| АОТ162В | 1 | 20 | 20 | 100 | 70 | 20 | 225 | -45 | +85 |
| АОТ127А | 5 | 15 | 20 | 100 | 30 | 70 | 225 | -55 | +100 |
| АОТ127Б | 5 | 15 | 20 | 100 | 30 | 70 | 225 | -55 | +100 |
