5П165

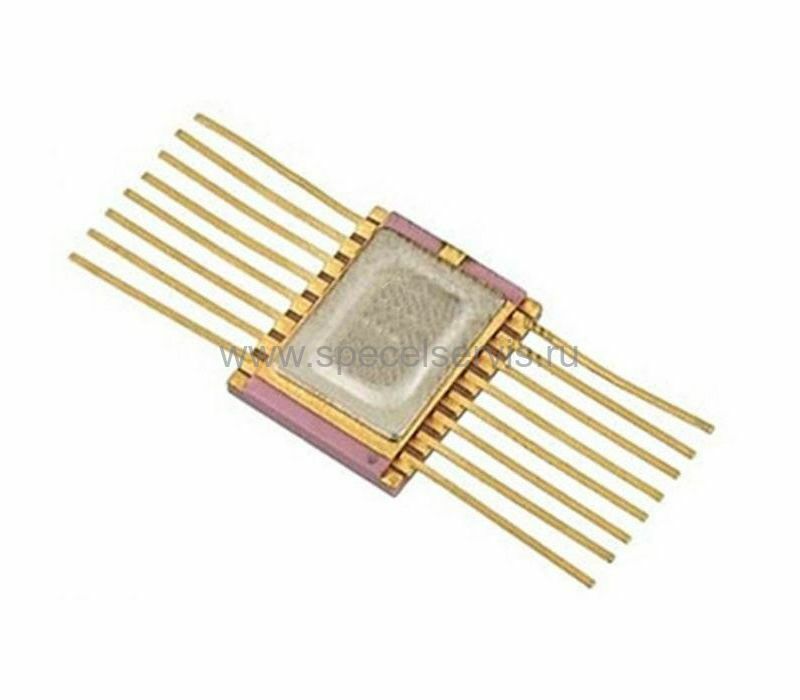

Микросхема управления силовыми транзисторами  5П165

• Выходное напряжение низкого уровня, В: 2,5 Iвых= 500 мА
• Выходное напряжение высокого уровня, В:Uсс2-15 Iвых= минус 2 А
• Напряжение включения по питанию, В: 9,5 - 13,5 Uвых ? 10 В
• Напряжение выключения по питанию, В: 12,5 Uвых ? 1,5 В
• Напряжение выключения по входу ”DESAT“, В: 6,5 - 7,5
• Напряжение изоляции, В: 1500 t = 5 с
• Ток потребления схемы управления, мА: 25
• Ток потребления, мА: 25
• Время задержки включения, нс: 500 Rн=10 Ом; Сн = 10 нФ
• Время задержки выключения, нс: 500 Rн=10 Ом; Сн = 10 нФ
• Время выключения по напряжению насыщения, мкс: 1,8 по уровню Uвых=0,1
• Время задержки включения выхода ”ER“, мкс: 1,8
• Время задержки сброса, мкс: 1,8 - 5

Схема включения:

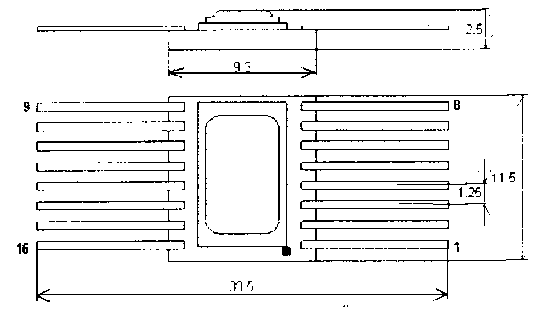

Габаритный чертеж корпуса:
