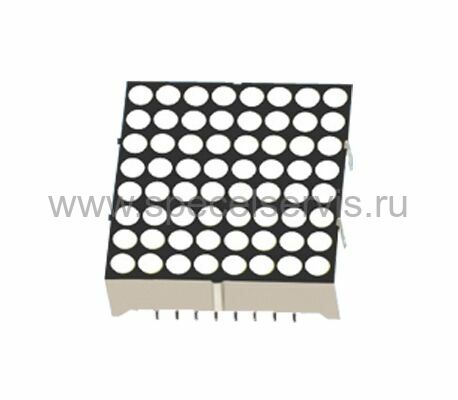

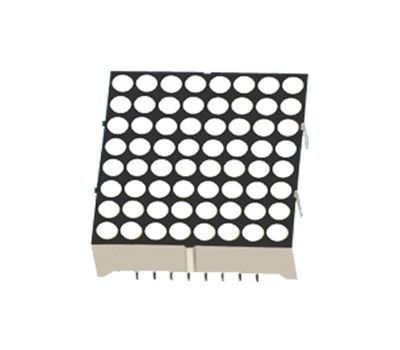

FYM-15883AS

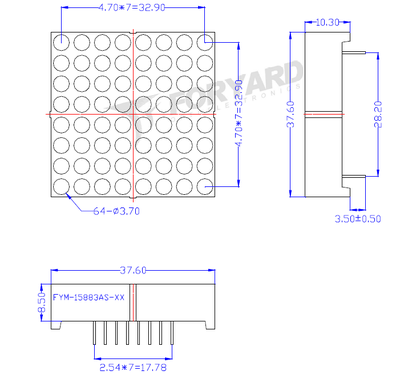

Схема

Маркировка

1. 1. Бренд: FORYARD
2. 2. Тип матрицы: M-точечная матрица ML- точечная матрица на светодиодах
3. 3. Высота точечной матрицы: 7-0,7”, 10-1.0”, 23-2,3”
4. 4. Числовое обозначение матрицы : 88 – колонка 8 & ряд 8, 57 – колонка 5 & ряд 7
5. 5. Номер модели: 1- режим 1 , 2-режим 2, A- режим А, B – режим B
6. 6. Схема подключения: A.C.E. – подключение ряда через катод, подключение колонки через анод B.D.F – подключение ряда через анод, подключение колонки через катод
7. 7. Обозначение цвета
8. 8. Цвет отражающей поверхности: 0- Белый , 1 – Черный , 2- Серый , 3- Красный , 4- Синий
9. 9. Цвет сегмента: 0- Прозрачный , 1- Белый матовый , 2- Красный матовый, 3- Зеленый матовый, 4- Желтый матовый, 5-YAG матовый , 6- Синий матовый
10. 10. Дополнительные опции: LXX: Длина контакта, B: Наличие десятичной точки на обеих сторонах сегмента, N: Количество десятичных символов на плате
11. 11. XXX: X- материал, X – интенсивность свечения, Х – длина волны
