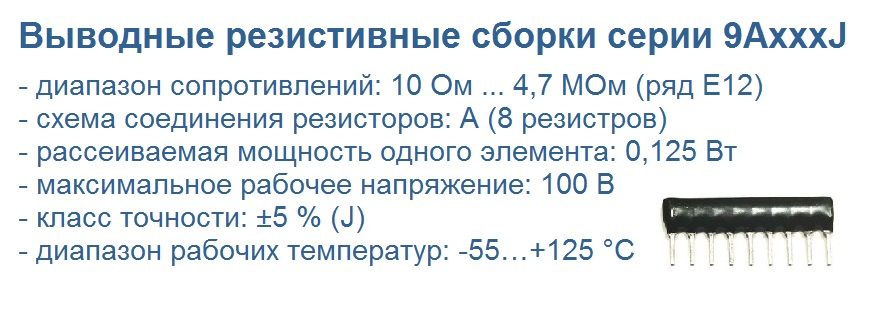

Выводные резистивные сборки серии 9AxxxJ

Металлопленочные резисторные сборки серии 9AxxxJ с жесткими выводами, располагающимися в один ряд, выполнены на керамической подложке. Специальное покрытие эпоксидным компаундом защищает 8 пленочных резисторов от механических повреждений, попадания влаги и пыли. Все резисторы внутри такой сборки имеют одну общую точку электрического соединения, и как остальные контакты этих резисторов, она подключена к проволочному выводу. Таким образом, у сборки получается всего 9 выводов.

Производимые в Тайване, резисторные сборки серии 9AxxxJ находят свое применение в основном в цифровых устройствах, где требуется множество одинаковых резисторов на сигнальных линиях, подключаемых в шине питания или общему проводу, а также везде, где требуется унификация, высокая плотность монтажа и низкая стоимость конечного изделия.

Отличительные особенности:

• Схема соединения резисторов: A;
• Количество резисторов: 8 шт.;
• Диапазон сопротивлений: от 10 Ом до 4,7 МОм (ряд Е12);
• Класс точности: ±5 % (J);
• Рассеиваемая мощность одного элемента: 0,125 Вт;
• Максимальное рабочее напряжение: 100 В;
• Диапазон рабочих температур: -55…+125 °С;
• Корпус: SIL;
• Отечественный аналог: HP1-4-8M.

Области применения: устройства с микропроцессорным управлением, видеомагнитофоны, компьютеры, факсимильные аппараты, автомагнитолы.
