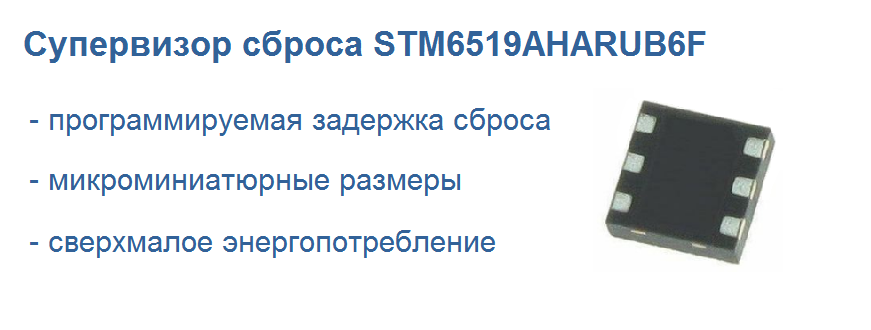

STM6519AHARUB6F – микросхема интеллектуального сброса

Микросхема STM6519AHARUB6F – это устройство "умного сброса" Smart ResetTM , которое гарантирует, что случайное короткое замыкание кнопок сброса не вызовет перезагрузки системы. Это достигается за счет увеличенного времени задержки на входе интеллектуального сброса (tSRC), которое обеспечивает безопасный сброс и устраняет необходимость в специальной кнопке сброса.

Такая организация сброса обеспечивает универсальность и позволяет приложению различать прерывание, генерируемое программным обеспечением, и аппаратный сброс системы. Когда кнопка входа подключена к входу прерывания микроконтроллера и замкнута на короткое время, сброс может быть осуществлен только по прерыванию процессора. Если система по-прежнему не реагирует должным образом, продолжение удерживания нажатой кнопки в течение увеличенного времени настройки tSRC вызовет полный сброс процессора через выход сброса.

STM6519AHARUB6F имеет один кнопочный вход Smart Reset (SR) с предустановленным временем задержки интеллектуального сброса (tSRC). Выход сброса (RST) устанавливается после того, как вход интеллектуального сброса остается активным в течение выбранного времени задержки tSRC. Выход RST остается активным либо до тех пор, пока на входе SR не появится неактивный логический уровень (т. е. не будет установлена ни фиксированная, ни минимальная ширина импульса сброса), либо длительность выходного импульса сброса не будет фиксированной для tREC (запрограммированной на заводе). Устройство полностью работоспособно в широком диапазоне напряжений питания от 2 В до 5,5 В.

Области применения : Смартфоны, планшеты, электронные книги.

Производитель: ST Microelectronics

Основные особенности

• Диапазон рабочих напряжений: 2...5,5 В;
• Низкий ток питания: 1 мкА;
• Встроенный тестовый режим;
• Один кнопочный вход Smart Reset ™ с фиксированной увеличенной задержкой настройки сброса (tSRC) от 0,5 до 10 с, с шагом 0,5 с (тип.), опция с внутренним входным подтягивающим резистором;
• Длительность импульса сброса управляется кнопкой;
• Вариант 1: полностью кнопочное управление (фиксированная или минимальная длительность импульса не гарантируется);
• Вариант 2: заданная длительность импульса сброса выхода (tREC), запрограммированная на заводе;
• Выход одиночного сброса;
• Активный низкий или активный высокий уровни;
• Двухтактный или открытый сток с дополнительным подтягивающим резистором;
• Фиксированные уровни входного логического напряжения Smart Reset;
• Рабочая температура: -40...+85 °C;
• Корпус UDFN6 (1×1,45 мм)
