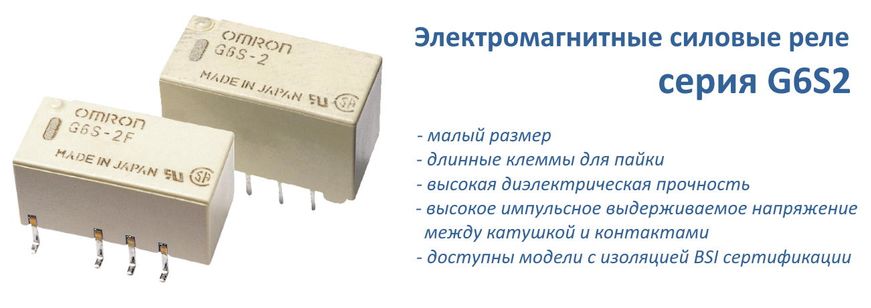

Силовые реле серии G6S2 от OMRON

05.08.2019

автор Роман Андреев

Серия электромагнитных реле G6S2 - это реле слабых сигналов, они имеют широкое применение в телекоммуникационном, охранном, промышленном оборудовании, измерительных приборах, аудиовизуальной продукции, бытовой технике, а также для автоматизации зданий.

Особенности серии:

длинные клеммы идеально подходят для пайки и надежности монтажа
благодаря малому размеру экономят пространство внутри терминала установки
имеют высокую диэлектрическую прочность (2000 В переменного тока) и импульсное выдерживаемое напряжение между катушкой и контактами (2500 В, 2 × 10 мкс: требования Telcordia)

доступны модели с дополнительной изоляцией BSI (EN62368-1) сертификация (-Y тип)

Рассмотрим характеристики на примере реле G6S2F-Y-TR-12DC

Наименование	Значение
Каналы	DPDT (2 Form C)
Номинальный ток, А	2
Номинальное напряжение DC, В	30
Тип катушки	Стандарт
Ток соленоида, мА	16.7
Напряжение соленоида DC, В	12
Контроль входного напряжение DC, В	1.2 … 9
Время отклика/выпуска, мс	4 / 4
Тип монтажа	Поверхностный монтаж
Тип вывода	GullWing
Рабочая температура	40...85°C
Материал контакта	Серебро (Ag), Золото (Au)
Мощность катушки, мВт	200
Сопротивление катушки, Ом	720

Другие названия: G6S-2F-Y-TR-DC12, G6S-2F-Y-TR-DC12-ND, G6S2FYTRDC12, G6S2FYTRDC12BYOMR.

G6S2F-Y-TR-12DC присутствует на складе и доступно к заказу по конкурентной цене.
