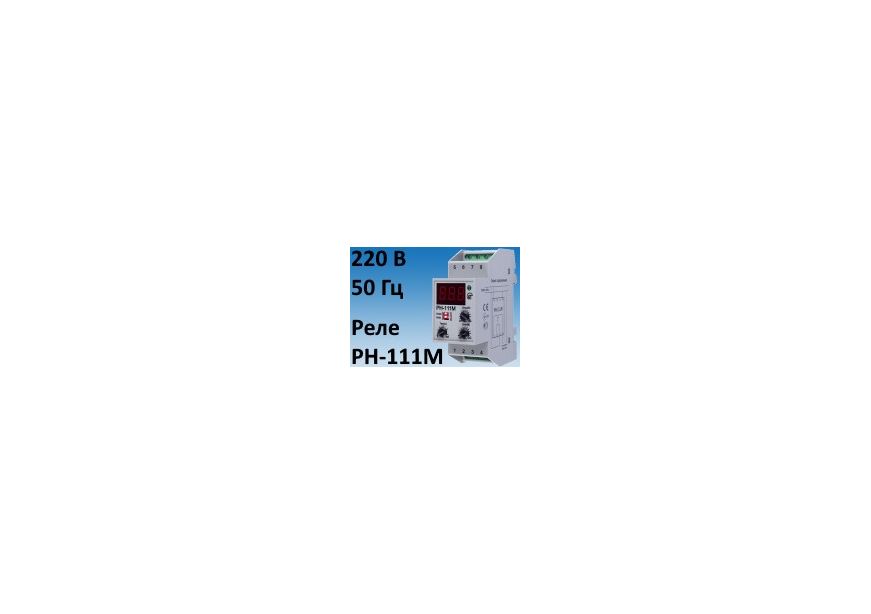

РН-111М – реле напряжения с индикацией, регулировкой порогов и 4-мя независимыми режимами работы

09.08.2016

автор А П

Реле напряжения РН-111М, производства компании Новатек-Электро, предназначено для отключения бытовой и промышленной однофазной нагрузки (220 В, 50 Гц) при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети. Нагрузка подключается к сети либо непосредственно через контакты реле, либо через магнитный пускатель, в зависимости от мощности.

При мощности нагрузки до 3,5 кВт (ток до 16 А) отключение производится непосредственно РН-111М, выходные контакты которого включены в разрыв питания нагрузки. При мощности, превышающей 3,5 кВт (ток более 16 А) отключение производится внешним магнитным пускателем соответствующей мощности, в разрыв питания катушки которого включены выходные контакты РН-111М.

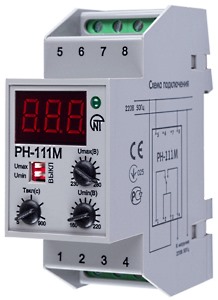

Реле РН-111М Реле может работать в четырех независимых режимах:

реле напряжения;
реле минимального напряжения;
реле максимального напряжения;
реле времени с задержкой на включение.

На лицевую панель устройства выведен индикатор состояния нагрузки (включена / отключена) и трехразрядный семисегментный индикатор, который, в зависимости от состояния устройства, отображает:

текущее действующее значение напряжения;
точное значение устанавливаемого параметра;
время автоматического повторного включения (АПВ);
аварийное отключение нагрузки (мигание текущего значения напряжения).

Ручки потенциометров, расположенных на лицевой панели, позволяют пользователю установить:

порог срабатывания по максимально допустимому значению напряжения;
порог срабатывания по минимально допустимому значению напряжения;
задержку времени включения нагрузки после восстановления параметров сети.

Технические характеристики РН-111М

Наименование	Ед. измер-я	Значение
Назначение устройства	-	Аппаратура управления и распределения
Номинальный режим работы	-	продолжительный
Конструкция (монтаж)	-	На стандартную DIN-рейку шириной 35мм
Степень защиты: лицевой панели / клемм	-	IP40 / IP20
Класс защиты от поражения электрическим током	-	II
Климатическое исполнение	-	У3.1
Диапазон рабочих температур	°С	-35…+55
Температура хранения	°С	-45…+70
Допустимая степень загрязнения	-	II
Категория перенапряжения	-	III
Номинальное напряжение изоляции	В	450
Номинальное импульсное выдерживаемое напряжение	кВ	4
Сечение проводников соединительных клемм	мм²	0,3…3,3
Максимальный момент затяжки винтов клемм	Н*м	0,4
Номинальное напряжение	В	220
Частота сети	Гц	47…65
Диапазон регулирования: срабатывания по Umin; срабатывания по Umах; время автоматического повторного включения	В В с	160…220 230…280 5…900
Фиксированное время срабатывания по Umах	с	1
Фиксированная задержка отключения по Umin	с	12
Фиксированное время срабатывания при снижении напряжения более 60 В от уставки по Umin	с	0,2
Фиксированное время срабатывания при повышении напряжения более 30 В от уставки по Umах	с	0,12
Максимальный коммутируемый ток (активной нагрузки), не менее	А	16
Точность определения порога срабатывания по напряжению	В	до 3
Минимальное напряжение, при котором сохраняется работоспособность	В	100
Максимальное напряжение, при котором сохраняется работоспособность	В	420
Гистерезис возврата по напряжению, не менее	В	4
Ток потребления от сети при неподключенной нагрузке,	мА	до 15
Коммутационный ресурс выходных контактов: под нагрузкой 16 А, не менее; под нагрузкой 5 А, не менее	раз	100 тыс. 1 млн.
Габаритные размеры	мм	90 х 35 х 68
Масса, не более	кг	0,10

Схема включения РН-111М

Лицевая панель и габаритные размеры

Размеры реле РН-111М

входные контакты
трехразрядный индикатор
индикатор включения нагрузки (выходного реле)
ручка установки порога срабатывания РН-111М по максимальному напряжению (Umax)
ручка установки порога срабатывания РН-111М по минимальному напряжению (Umin)
ручка установки времени АПВ
выходные контакты
выключатель контроля минимального напряжения
выключатель контроля максимального напряжения
