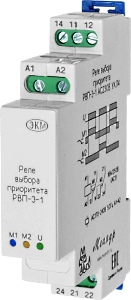

Реле выбора приоритета РВП-3-1 для попеременного включения основной нагрузки и резервной

21.12.2016

автор А П

Реле выбора приоритета РВП-3-1, производства компании МЕАНДР, предназначено для обеспечения оптимизации работы, в частности выравнивания степени износа двух агрегатов, - основного и резервного, например насосов, в том числе КНС, компрессоров, электродвигателей, вентиляторов, генераторов и так далее. Оно может применяться взамен импортных реле LVM P05 и LVM P10 (Lovato), 72.42 (Finder), CA2SKE20 (Schneider Electric) и др.

Реле РВП-3-1 выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм или на ровную поверхность. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм². На лицевой панели реле расположены индикаторы включения первого и второго агрегата, а также индикатор включения напряжения питания.

Отличительные особенности: Реле выбора приоритета РВП-3-1

Управление поочередной работой двух агрегатов.
Индикация напряжения питания.
Индикация состояния выходов.
Два релейных переключающих выхода 16А/250В.
Корпус шириной 18 мм.

Технические характеристики реле РВП-3-1

Параметр	Ед.изм.	AC230В	AC110В	AC400В	ACDC24В
Напряжение питания	В	АС230±10%	АС110±10%	АС400±10%	АСDC24±10%
Время готовности, не более	с	0,15
Время повторной готовности, не более	с	0,1
Время срабатывания, не более	с	0,04
Максимальное коммутируемое напряжение	В	400 (AC1/5A)
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30B (DC1)	А	16
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30B (DC1)	ВА/Вт	4000/480
Потребляемая мощность, не более	ВА	2
Количество и тип контактов		2 переключающие группы
Механическая износостойкость, не менее	циклов	10х10⁶
Электрическая износостойкость, не менее	циклов	100000
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96		IP40/IP20
Диапазон рабочих температур	°C	-25...+55
Температура хранения	°C	-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69		УХЛ4
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Относительная влажность воздуха	%	до 80 (при 25°C)
Высота над уровнем моря	м	до 2000
Рабочее положение в пространстве		произвольное
Режим работы		крушлосуточный
Габаритные размеры	мм	18х93х62
Масса	кг	0,076

Схема подключения реле РВП-3-1

Схема включения реле РВП-3-1

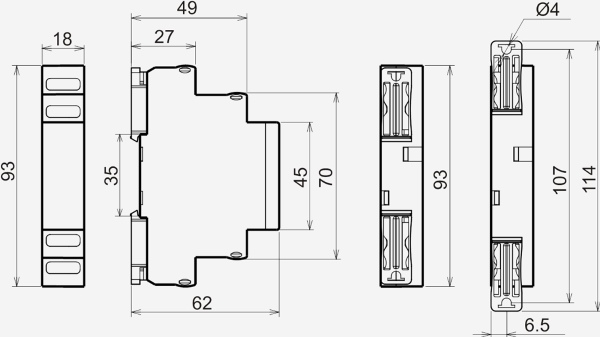

Габаритные размеры реле РВП-3-1
