Реле времени РВЦ-1М, производства компании МЕАНДР, предназначено для коммутации электрических цепей в циклическом режиме работы с предварительно установленными выдержками времени паузы и импульса. Для пользователя доступны восемь диапазонов выдержки времени паузы и восемь диапазонов выдержки времени импульса, а также четыре разных диаграммы работы.
Реле РВЦ-1М выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм или на ровную поверхность. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. На лицевой панели реле расположены: поворотные переключатели установки выдержки времени паузы и времени импульса, индикаторы срабатывания встроенного реле и наличия напряжения питания. На боковой поверхности расположен DIP-переключатель для выбора диапазонов времени, импульса и диаграммы работы.
Отличительные особенности:
Технические характеристики реле РВЦ-1М
Параметр |
Ед. изм. |
Значение |
Напряжение питания |
В |
АСDC24/AC230 |
Диапазоны выдержки времени импульса и паузы |
|
1-10с, 3-30с, 10-100с, 1-10мин, 3-30мин, 10-100мин, 1- |
Погрешность установки выдержки времени, не более |
% |
10 |
Погрешность отсчета выдержки времени, не более |
% |
2 |
Время повторной готовности, не более |
с |
0,1 |
Время воздействия управляющего сигнала, не менее |
с |
0,05 |
Диаграммы работы |
|
7, 8, 9 и 10 |
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) |
А |
5 |
Максимальное напряжение |
В |
400 |
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) |
ВА/Вт |
1250/150 |
Максимальное напряжение между цепями питания и контактами реле |
В |
AC2000 (50Гц - 1мин) |
Потребляемая мощность, не более |
ВА |
2 |
Механическая износостойкость, не менее |
циклов |
10х106 |
Электрическая износостойкость, не менее |
циклов |
100000 |
Количество и тип контактов |
|
1 переключающая группа |
Диапазон рабочих температур (по исполнениям) |
°С |
-25…+55 (УХЛ4) -40…+55 (УХЛ2) |
Температура хранения |
°С |
-40 ... +70 |
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
|
уровень 3 (2кВ/5кГц) |
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
|
уровень 3 (2кВ А1-А2) |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
|
УХЛ4 и УХЛ2 |
Степень защиты по корпусу/по клеммам |
|
IP40/IP20 |
Степень загрязнения в соответствии с ГОСТ 9920-89 |
|
2 |
Относительная влажность воздуха |
% |
до 80 (при 25°С) |
Высота над уровнем моря |
м |
до 2000 |
Рабочее положение в пространстве |
|
произвольное |
Режим работы |
|
круглосуточный |
Габаритные размеры |
мм |
13х93х62 |
Масса не более |
кг |
0,065 |
Схема подключения реле РВЦ-1М

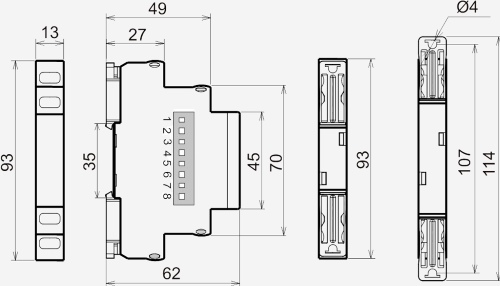

Габаритные размеры реле РВЦ-1М
