Реле РТУ-2 помогает правильно управлять двумя взаимоисключающими потребителями

Реле телеуправления РТУ-2, производства компании МЕАНДР, предназначено для применения в схемах телемеханики для управления двумя взаимоисключающими потребителями. Оно имеет электрическую блокировку от одновременной подачи двух взаимоисключающих команд вкл/откл. Его применение возможно в схемах управления задвижками и другими двухпозиционными объектами.  Реле находит широкое применение в  схемах телемеханики метрополитена.

Управляющее питание реле РТУ-2 подключается к клеммам А1, А2 и А3 реле в соответствии со схемой. Выходные контакты реле подключаются к схеме управления. При включении К1 загорается соответствующий светодиод на лицевой панели, а выход К2 автоматически блокируется.

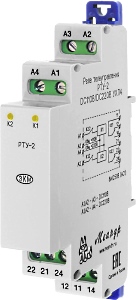

Реле РТУ-2 выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм или на ровную поверхность. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм². На лицевой панели прибора расположены желтые индикаторы «К1» и «К2» включения линий 1 и 2 соответственно.

Отличительные особенности:

• Электрическая блокировка при управлении двумя взаимоисключающими потребителями.
• Индикация рабочей линии.
• Два выходных реле 8А/250В.
• Крепление на DIN-рейку или на ровную поверхность.
• Корпус шириной 18 мм.

Технические характеристики реле РТУ-2
