Реле РМТ-101 контролирует максимальный ток от нуля до 100А в однофазной нагрузке

13.01.2017

автор А П

Многофункциональное реле РМТ-101, производства компании Новатек-Электро, предназначено для постоянного контроля действующего значения тока от 0 до 100 А однофазной нагрузки и её отключения в случае превышения заданного пользователем максимально допустимого тока нагрузки (МТЗ с независимой выдержкой времени) с заданным временем отключения и последующим автоматическим включением с заданным временем включения или с блокировкой повторного включения.

Токовые уставки, время срабатывания реле РМТ-101 и время автоматического повторного включения устанавливается пользователем с помощью потенциометров, вынесенных на лицевую панель прибора. Измерение тока нагрузки происходит без разрыва электрической цепи, с помощью токового датчика, встроенного в реле.

Устройство РМТ-101 может быть использовано как цифровой амперметр, как реле ограничения потребляемого тока или как реле выбора приоритетной нагрузки.

Светодиоды на лицевой панели реле отображают: Реле РМТ-101

состояние нагрузки (включена/отключена);
превышение порога максимально допустимого значения тока нагрузки.

Трехразрядный семисегментный индикатор в зависимости от режима работы отображает:

текущее значение тока в нагрузке;
максимальное значение тока с момента последнего сброса параметра;
значение устанавливаемого параметра;
время, оставшееся до включения или отключения нагрузки;
наличие блокировки повторного включения.

Регулировочные потенциометры позволяют пользователю установить:

порог максимально допустимого значения тока нагрузки;
время срабатывания отключения нагрузки при превышении;
порога максимально допустимого тока нагрузки;
задержку времени включения нагрузки после снижения тока до уровня допустимого.

Технические характеристики реле РМТ-101

Наименование	Значение
Номинальное переменное однофазное напряжение питания, В	220/230
Частота сети, Гц	47 – 53
Диапазон измерения тока, А	0-100
Точность измерения тока, не хуже, %	1
Диапазон регулирования значения максимального тока: а) k=1; Iмакс, А абсолютная погрешность измерения тока, не более, А; б)k=10; Iмакс, А, абсолютная погрешность измерения тока, не более, А.	0 – 10 ±0,1 0 – 99,9 ±1
Диапазон регулирования по t вкл, с	0 – 900, ∞
Диапазон регулирования по t откл, с	0 – 300
Время готовности, не более, с *	0,8
Максимальный коммутируемый ток (активной нагрузки), А	8
Минимальное напряжение, при котором сохраняется работоспособность (действующее значение), В **	130
Максимальное напряжение, при котором сохраняется работоспособность (действующее значение), В	300
Максимальное допустимое напряжение, не более, В	400
Допустимая степень загрязнения	II
Категория перенапряжения	II
Мощность потребления (при неподключенной нагрузке), Вт	до 3,5
Коммутационный ресурс выходных контактов, раз: - под нагрузкой 8 А, не менее - под нагрузкой 1 А, не менее	100 тыс. 1 млн.
Сечение проводов для подключения к клеммам, мм2	0,5-2
Момент затяжки винтов клемм, Н*м	0,4
Масса, не более, кг	0,200
Габаритные размеры (при зафиксированной защелке) (типоразмер – 3 стандартных S-модуля на DIN-рейку 35 мм), HBL, мм	9052,669,1
Установка (монтаж) изделия	стандартная DIN-рейка 35 мм
Изделие сохраняет свою работоспособность при любом положении в пространстве
Примечания: * – время реакции при подаче питания не больше 2 секунд (время включает в себя автокалибровку, включение нагрузки, измерение тока и отключение нагрузки в случае определения аварийной ситуации). ** – происходит отключение индикатора при напряжении питания менее 130 вольт и блокировка ния при напряжении ниже 110 вольт.

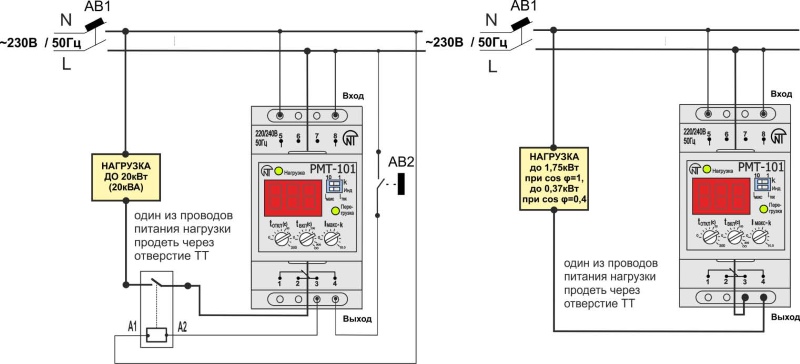

Схема подключения реле РМТ-101

Схема подключения РМТ-101 как реле выбора приоритетной нагрузки

Габаритные размеры РМТ-101
