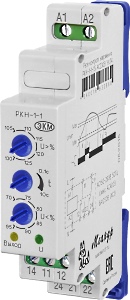

Реле контроля РКН-1-1-15 следит за уровнем напряжения в однофазной сети

02.03.2017

автор А П

Реле контроля напряжения РКН-1-1-15, производства компании МЕАНДР, предназначено для защиты электрооборудования от работы при пониженном или повышенном напряжении из-за неполадок в сети. Питание реле осуществляется от контролируемого напряжения, отдельного напряжения питания не требуется.

Реле РКН-1-1-15 выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм или на ровную поверхность. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм².

Отличительные особенности: Реле контроля РКН-1-1-15

Контроль переменного или постоянного напряжения.
Регулируемый отключаемый порог на снижение напряжения: -30…-5 % от Uном.
Регулируемый отключаемый порог на повышение напряжения: +5…+30 % от Uном.
Регулируемая задержка срабатывания: 0,1...10 сек.
Не требует дополнительного напряжения питания.
Корпус шириной 18 мм.

Схема подключения реле РКН-1-1-15

Технические параметры реле РКН-1-1-15

Параметр	Ед.изм.	AC230В	AC60В	AC100В	AC110В	AC190В
Номинальное напряжение U_ном	В	230	60	100	110	190
Минимальное допустимое напряжение питания	В	150	39	65	72	124
Максимальное допустимое напряжение питания	В	400	90	150	165	285
Контроль перенапряжения, U_ном	%	+5...+30
Контроль снижения напряжения, U_ном	%	-30...-5
Точность установки порогов напряжения, U_ном	%	5
Точность измерения, U_ном	%	2
Гистерезис напряжения порога срабатывания, U_ном	%	5
Диапазон установки времени задержки	с	0,1-10
Время включения, t_вкл	мс	200
Мощность, потребляемая от сети, не более	ВА	4
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)	А	8
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)	ВА/Вт	2000/240
Максимальное коммутируемое напряжение	В	400 (AC1/2А)
Максимальное напряжение между цепями питания и контактами реле	В	АС2000 (50Гц - 1мин)
Механическая износостойкость, не менее	циклов	10x10⁶
Электрическая износостойкость, не менее	циклов	100000
Количество и тип выходных контактов		2 переключающие группы
Климатическое исполнение и категория размещения по ГОСТ 15150-69		УХЛ4 или УХЛ2 или ТМ (без образования конденсата)
Диапазон рабочих температур	°С	-25…+55 (УХЛ4) -40…+55 (УХЛ2) -1…+55 (ТМ)
Температура хранения	°С	-40…+70
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Степень защиты по корпусу/по клеммам ГОСТ 14254-96		IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Габаритные размеры	мм	18х93х62
Относительная влажность воздуха	%	до 80 (при 25°С)
Масса	кг	0,065
