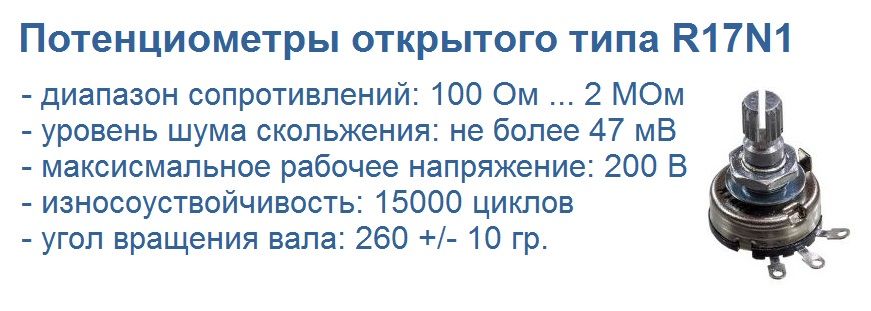

Потенциометры открытого типа серии R17N1 с металлическим валом

Переменные резисторы (потенциометры) серии R17N1, производства тайваньской компании Song Huei, имеют угловое расположение контактов для навесного монтажа, с возможностью ручной пайки при температуре до +300 °C. Точность номинального сопротивления составляет ±20 % при сопротивлении менее 1 МОм и ±30 % для более высоких номиналов. Они отличаются низкой ценой, способностью выдерживать 15 000 циклов вращения и малым шумом скольжения, менее 47 мВ.

Диапазон номинальных сопротивлений потенциометров R17N1 простирается от 100 Ом и до 2 МОм. Есть возможность выбора из нескольких вариантов исполнения и длины вала.

Отличительные особенности:

• Диапазон сопротивлений в серии: от 100 Ом до 2 МОм;
• Точность сопротивления: ±20 % (от 1 МОм: ±30 %);
• Номинальная мощность: 0,1 Вт (нелинейность B), 0,05 Вт (остальные);
• Остаточное сопротивление: не более 10 Ом;
• Максимальное рабочее напряжение: 200 В (нелинейность B), 150 В (остальные);
• Уровень шума скольжения: не более 47 мВ;
• Сопротивление изоляции: не менее 100 МОм при 500 В (DC);
• Напряжение пробоя: 500 В (AC) в теч. 1 мин;
• Износоустойчивость: 15 000 циклов;
• Угол вращения вала: 260 ±10°;
• Температура ручной пайки: +300 °C (3 мин);
• Температурный диапазон: -10…+70 °C.

Информация для заказа

1. R17N1 - серия переменных резисторов
2. Отклонение функциональной характеристики на 50 % угла поворота:
   A - 15-20 %
   B - 40-60 %
   C - 75-85 %
   W - 45-55 %
3. 50K - номинальное сопротивление
4. L - длина вала: 10, 12, 15, 17, 20, 25, 30, 35, 40 мм
5. Тип вала: KC, KC/CI, R, RE, F

Переменные резисторы серии R17N1:

Тип вала переменного резистора:
