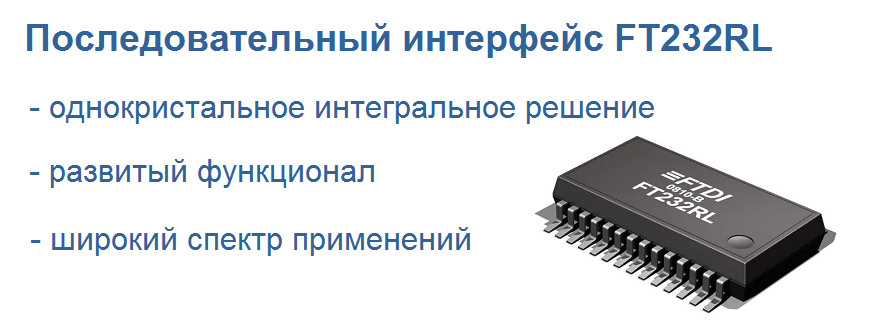

Последовательный интерфейс FT232RL

Микросхема FT232RL представляет собой универсальный асинхронный приемопередатчик (UART) и является высокоинтегрированным последовательным интерфейсом USB-COM.

С помощью FT232RL можно легко организовать обмен данными между любым внешним устройством на микроконтроллере и компьютером через USB-порт последнего, используя минимум дополнительных компонентов (понадобится только USB-разъем и несколько резисторов). Микросхема уже содержит тактовый генератор, память EEPROM и способна работать в режиме последовательного обмена данными, а также в режиме Bit-bang.

Производитель микросхемы – шотландская компания FTDI (Future Technology Devices International Ltd), специализирующаяся на технологиях, связанных с шиной USB. Компания разрабатывает и производит решения для сопряжения устройств с интерфейсом RS-232 и шиной USB. Это дает возможность разработчикам использовать простой интерфейс RS-232, не вникая в особенности USB-интерфейса. Узкая специализация компании позволяет ей добиваться выдающихся результатов на выбранном направлении.

Основные особенности микросхемы:

• Одночиповый асинхронный последовательный интерфейс передачи данных USB UART;
• Протокол USB полностью реализован на чипе. Специального программирования (прошивки) не требуется;
• Полностью интегрированные 1024-битные дескрипторы EEPROM и конфигурация CBUS I/O;
• Полностью интегрированные терминальные резисторы USB;
• Полностью интегрированный генератор тактовых импульсов без необходимости использования внешнего кварца, плюс дополнительный выбор тактовой частоты, обеспечивающий «бесклеевой» интерфейс с внешними микроконтроллерами или ПЛИС;
• Скорость передачи данных от 300 бод  до 3 Мбод (RS422, RS485, RS232) на уровнях TTL;
• 128-байтовый буфер приема и 256-байтный буфер передачи, использующие технологию сглаживания для обеспечения высокой пропускной способности данных;
• Бесплатные виртуальные COM-порты (VCP) и драйверы Direct (D2XX) в большинстве случаев устраняют необходимость самостоятельной разработки драйверов USB;
• Встроенный уникальный идентификационный номер (FTDIChip-ID™) может быть использован для создания ключа защиты;
• Настраиваемые контакты ввода-вывода CBUS (могут использоваться для формирования стробов чтения/записи в режиме bit bang);
• Возможность вывода состояния приема/передачи на внешние светодиоды;
• Поддержка интерфейсом UART режимов передачи 7 или 8 бит данных, 1 или 2 стоповых битов и различных режимов контроля четности;
• Буферы приема и передачи данных FIFO обеспечивают высокую пропускную способность;
• Синхронные и асинхронные варианты интерфейса bit bang со стробами RD# и WR#;
• Устройство поставляется предварительно запрограммированным с уникальным серийным номером USB;
• Поддерживает конфигурации USB с питанием от шины, автономным питанием и шины с большим потреблением;
• Встроенный стабилизатор напряжения на +3,3 В для USB I/O;
• Встроенный преобразователь для напряжений внешних сигналов от +1,8 В до +5 В на выводах UART и CBUS для сопряжения с логикой;
• Реальные уровни 5В/3,3 В/2,8 в/1,8 для выходов КМОП входов TTL;
• Высокая нагрузочная способность выходов;
• Встроенная схема сброса питания;
• Полностью интегрированная фильтрация питания – внешний фильтр не требуется;
• Опция инверсии сигнала UART;
• Возможность работы при напряжении питания от +3,3 В (с использованием внешнего генератора) до +5,25 (внутренний генератор);
• Низкое энергопотребление, наличие режима энергосбережения;
• Совместимость с хост-контроллером UHCI /OHCI / EHCI;
• Совместимость с USB 2.0 Full Speed;
• Расширенный диапазон рабочих температур -40...85°C;
• Выпускается в компактных 28-контактном SSOP-корпусе и в исполнении QFN-32 (оба варианта соответствуют требованиям RoHS);

Типовые применения:

• Преобразователи USB в RS232/RS422/RS485;
• Обновление устаревших периферийных устройств до USB;
• Сотовый и беспроводной телефоны, USB кабели и интерфейсы для передачи данных;
• Сопряжение устройств на основе MCU/PLD/FPGA с USB;
• USB аудио и передача видеоданных с низкой пропускной способностью;
• Передача данных с КПК на USB;
• USB-считыватели смарт-карт;
• USB-инструментарий;
• USB-промышленный контроль;
• USB-интерфейс MP3-плеера;
• USB флеш кардридеры;
• USB-интерфейс между телеприставкой и PC;
• USB-интерфейс цифровой камеры;
• USB-модемы;
• Беспроводные USB-модемы;
• USB-считыватели штрих-кодов;
• USB программные и аппаратные ключи шифрования.

В интернет-магазине «Спецэлсервис» микросхему FT232RL можно купить по привлекательной цене со склада в Москве.

Более подробные о микросхеме FT232RL можно узнать, скачав файл технической документации.
