Подсчитывайте расстояние колесным энкодером LK-90 с разными величинами дискретности

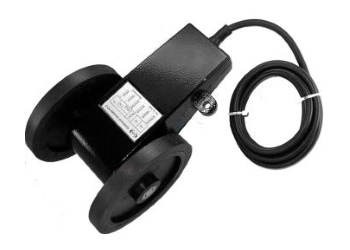

Энкодер LK-90 компании МЕАНДР предназначен для измерения линейного перемещения прибора относительно поверхности или наоборот. Вычисление пройденного пути осуществляется прямым суммированием отдельным счетным устройством количества электрических импульсов при вращении измерительных колес. На каждый миллиметр, сантиметр и метр пройденного расстояния формируются прямоугольные импульсы по трем выходам энкодера соответственно.

При использовании энкодера LK-90 совместно с двухканальным счетчиком импульсов появляется возможность реверсивного счета в случае обратного направления вращения измерительных колес. Для этого задействуются два квадратурных выхода с фазовым сдвигом импульсов на 90 градусов относительно друг друга. Дискретность при этом составляет только 1 мм на импульс.

Отличительные особенности:

• Измерение линейного перемещения.
• Три импульсных выхода с дискретностями: 1 мм/имп., 10 мм/имп., 1 м/имп.
• Возможность реверсивного счета с дискретностью 1 мм/импульс.
• Два квадратурных импульсных выхода с фазовым сдвигом 90°.
• Постоянное напряжение питания: 10...30 В.
• Подключение: 6-проводный кабель.
• Покрытие колес: термопластичный эластомер Hytrel.
• Два фланца для крепления рукоятки.
• Температурный диапазон: -10...+40 °С.

Области применения: упаковочная, печатная и текстильная промышленности, деревообработка, протягивание проводов и кабелей.
