Переключатель фаз ПЭФ-319 обеспечивает бесперебойное питание однофазных потребителей

17.01.2017

автор А П

Универсальный автоматический электронный переключатель фаз ПЭФ-319, производства компании НОВАТЕК-ЭЛЕКТРО, предназначен для питания промышленной и бытовой однофазной нагрузки 230/240 В 50 Гц от трехфазной четырехпроводной сети (3х400+N) с целью обеспечения бесперебойного питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети.

В зависимости от наличия и качества напряжения на фазах ПЭФ-319 автоматически производит выбор ближайшей по приоритету фазы в пределах установок, заданных пользователем, и подключает к ней однофазную нагрузку. При мощности до 6,6 кВт (30 А) нагрузка питается непосредственно от переключателя фаз, а при мощности, превышающей 6,6 кВт (30 А), ПЭФ-319 управляет катушками внешних магнитных пускателей соответствующей мощности. Пороги минимального и максимального напряжения задаются пользователем.

Технические характеристики ПЭФ-319

Параметр	Значение
Номинальное фазное напряжение, В	230/240
Напряжение, при котором сохраняется работоспособность, по единственной фазе, В	120
Частота сети, Гц	45...55
Диапазон срабатывания по, U_MIN, В	150...210
Диапазон срабатывания по, U_MAX, В	230...280
Диапазон регулирования времени возврата на приоритетную фазу, с	5...200
Диапазон регулирования времени повторного включения, Т_ВКЛ, с	1...600
Фиксированная задержка переключения (отключения) по U_MIN, с	12
Время переключения на резервные фазы, с, не более	0,2
Гистерезис (коэффициент возврата) по напряжению, В	5...7
Точность определения порога срабатывания, В	±3
Макс. коммутируемый ток (активный) выходных контактов, А, не менее	30
Фазное напряжение, при котором сохраняется работоспособность прибора, В	400
Кратковременно допустимое макс. фазное напряжение, при котором сохраняется работоспособность, В	450
Потребляемая мощность (под нагрузкой), ВА, не более	10
Коммутационный ресурс выходных контактов: - под нагрузкой 30 А (активный ток), раз, не менее - под нагрузкой 5 А, раз, не менее	100000 1 млн.
Степень защиты: - прибора - клеммной колодки	IP40 IP20
Климатическое исполнение	УХЛ3.1
Габаритные размеры, мм	157 х 91 х 59
Масса, кг, не более	0,38
Диапазон рабочих температур, °С	-35...+55
Температура хранения, °С	-45...+70
Положение в пространстве	произвольное

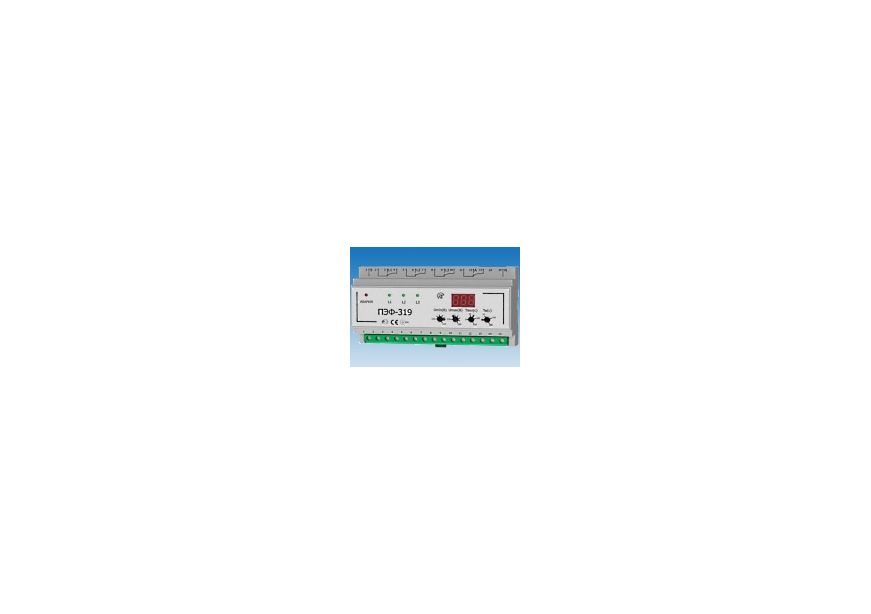

Переключатель фаз ПЭФ-319
