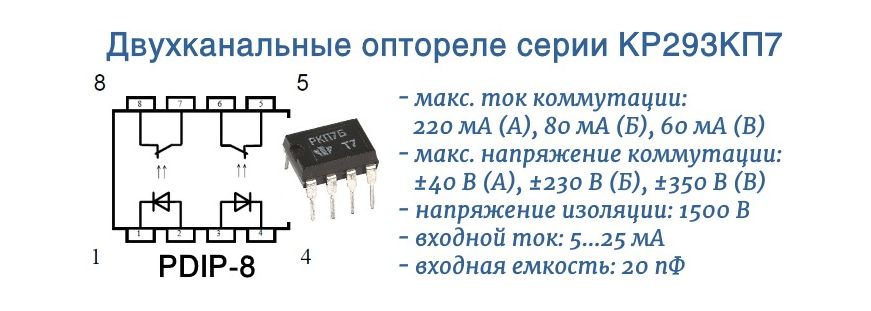

Оптореле серии КР293КП7 имеют два независимых нормально замкнутых канала

Отечественные оптореле семейства КР293КП7, производства завода Протон, сочетают в едином пластиковом корпусе DIP-8 два полностью независимых друг от друга канала коммутации, работающих на размыкание контактной группы. Они предназначены для использования в качестве твердотельных реле с электрической изоляцией между входом и выходом. Оптореле способны коммутировать как постоянное напряжение, так и переменное.

МОП-реле КР293КП7 содержит кристаллы инфракрасного AsGaAl-светодиода, фотовольтаического драйвера со схемой ускорения выключения и кристаллы МОП-транзисторов со встроенными каналами. Высокая стабильность сопротивления в открытом состоянии обеспечивается благодаря золотым покрытиям контактирующих поверхностей.

Всё семейство оптореле доступно для быстрого заказа и покупки со склада СПЕЦЭЛСЕРВИС в Москве:

КР293КП7А (5П14.7А4) – оптореле двухканальное (замыкание и размыкание); 220 мА @ 40 В

КР293КП7Б (5П14.7Б) – оптореле двухканальное (замыкание и размыкание); 80 мА @ 230 В

КР293КП7В (5П14.7В) – оптореле двухканальное (замыкание и размыкание); 60 мА @ 350 В

Отличительные особенности:

• Максимальный ток коммутации (U_ВХ = 0,8 В):
• 220 мА (КР293КП7А),
• 80 мА (КР293КП7Б),
• 60 мА (КР293КП7В);
• Максимальное напряжение коммутации (U_ВХ = 0,8 В):
• ±40 В (КР293КП7А),
• ±230 В (КР293КП7Б),
• ±350 В (КР293КП7В);
• Выходное сопротивление во включенном состоянии (I_ВХ = 5 мА):
• 5 Ом (КР293КП7А),
• 25 Ом (КР293КП7Б),
• 30 Ом (КР293КП7В);
• Входной ток во включенном состоянии: 5…25 мА;
• Постоянное прямое напряжение на входе: 1,3 В (I_ВХ = 10 мА);
• Ток утечки на выходе в выключенном состоянии: 0,1 мкА (U_ВХ = 0,8 В);
• Напряжение изоляции: 1500 В;
• Рассеиваемая мощность: 300 мВт;
• Входная емкость: 20 пФ (60 В, 10 МГц);
• Время срабатывания: 0,2/0,1 мс (вкл/выкл);
• Рабочий диапазон температур: -45....+85 °C;

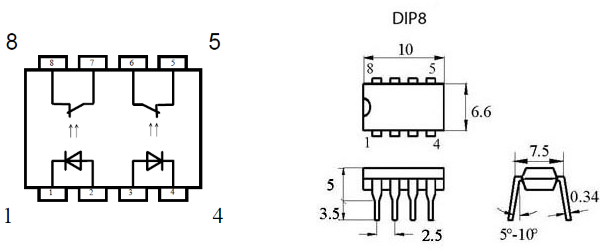

• Корпус: DIP-8.
