Модуль МАВР-3-11 аварийного ввода резерва для 4-проводной сети с изолированным нулем

31.10.2016

автор А П

Модуль автоматического ввода резерва МАВР-3-11, производства компании МЕАНДР, представляет собой устройство управления, предназначенное для автоматического переключения на резервную линию при недопустимых отклонениях напряжения или аварии на рабочем вводе (снижение/превышение установленных порогов напряжения, изменения порядка чередования фаз, обрывах одной или нескольких фаз).

Модуль МАВР-3-11 предназначен для работы в составе шкафов/блоков управления автоматическим включением резервного питания в системах бесперебойного электроснабжения 3-х фазных электроприемников I и II категории подключения согласно требованиям ПУЭ.

Материалом корпуса модуля МАВР-3-11 служит ABS-пластик. Монтаж производится в установочное отверстие габаритными размерами 136х136 мм. Для фиксации используются два кронштейна, входящие в комплект поставки.

Отличительные особенности:

Внутреннее формирование оперативного напряжения питания.
Установка порогов U_мин и U_макс раздельно для Ввода 1 и Ввода 2.
Контроль наличия, чередования, обрыва фаз для Ввода 1 и Ввода 2.
Установка времени включения, отключения.
Нагрузочная способность контактов управления - 16А/АС250V.
Реле аварийной сигнализации.
Возможность дистанционной блокировки кнопок лицевой панели.
Гальваническая развязка вводов.

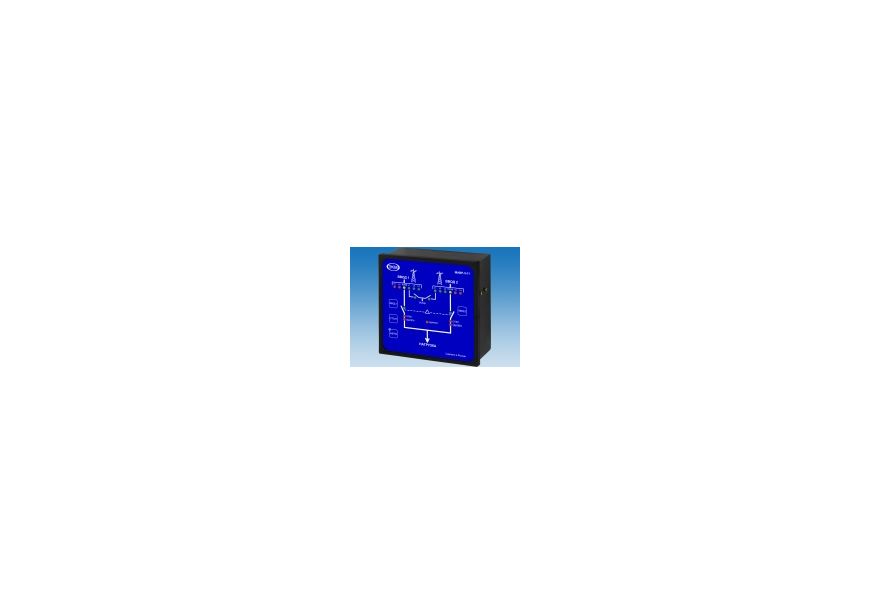

Передняя панель модуля МАВР-3-11

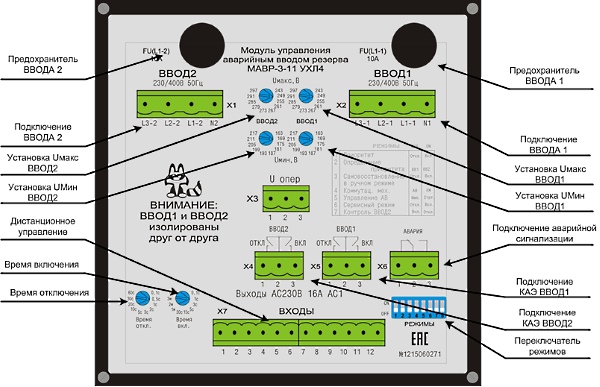

Задняя панель модуля МАВР-3-11

Технические характеристики МАВР-3-11

Параметр	Ед.изм.	МАВР-3-11
Тип контролируемых линий (3-х фазная, 4-х проводная)		L1, L2, L3, N
Количество контролируемых вводов		2
Напряжение питания ввод1, ввод2	В	180-400
Частота сети	Гц	47-60
Максимальное напряжение коммутации/при токе	В/А	AC400/5*
Максимальный ток нагрузки, АС1/при напряжении	А/В	16/AC250*
Пороги отключения Ввод 1, Ввод 2 по U_макс	В	243, 249, 255, 261, 267, 273, 279, 285, 291, 297
Пороги отключения Ввод 1, Ввод 2 по U_мин	В	163, 169, 175, 181, 187, 193, 199, 205, 211, 217
Задержка на отключение	с	0,1, 0,5, 1, 2, 3, 5, 10, 20, 30, 60
Задержка на включение		0,1с, 1с, 3с, 15с, 30с, 1мин, 2мин, 3мин, 6мин
Контроль обрыва фазы		есть
Контроль чередования фаз		есть
Контроль слипания фаз		есть
Коммутационная износостойкость		>10⁶
Электрическая износостойкость		>10⁴
Диапазон рабочих температур	°C	-20...+55
Температура хранения	°C	-40...-70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ L1-L2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)		УХЛ4
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96		IP54/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Относительная влажность воздуха	%	до 80 (при 25°C)
Высота над уровнем моря	м	до 2000
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры	м	0,142/0,142/0,094
Масса, не более	кг	0,950
* - Обязательное применение цепей защиты от коммутационных выбросов

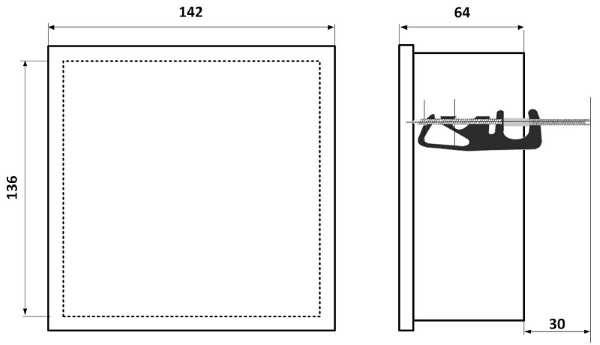

Габаритные размеры МАВР-3-11
