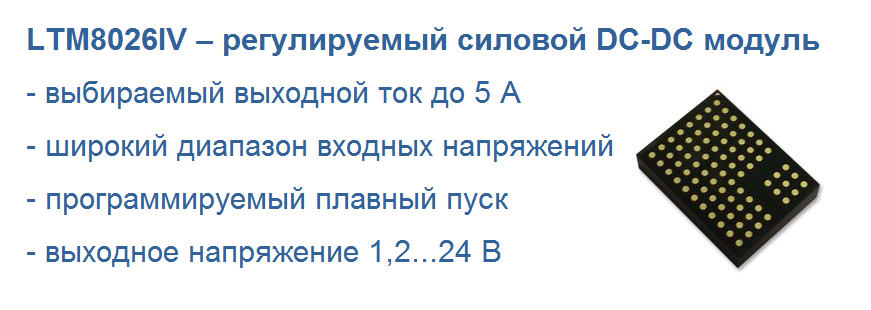

LTM8026IV – понижающий регулируемый преобразователь напряжения

LTM8026 – это 36-вольтовый, 5-амперный понижающий силовой преобразователь напряжения (CVCC). В комплект поставки входят коммутационный контроллер, силовые выключатели, индуктор и вспомогательные компоненты. Работая в диапазоне входных напряжений 6...36 В, LTM8026 гарантирует выходные напряжения в диапазоне 1,2...24 В. Работа CVCC позволяет LTM8026 точно регулировать свой выходной ток до 5А во всем диапазоне напряжений. Выходной ток может быть установлен управляющим напряжением, одним резистором или термистором. Для завершения конфигурации необходимы только резисторы установки выходного напряжения и частоты, а также входные и выходные фильтрующие конденсаторы.

LTM8026 имеет термостойкие компактные корпуса LGA и BGA (11,25 мм × 15 мм), подходящие для автоматической сборки с помощью стандартного оборудования для поверхностного монтажа.  LTM8026 доступен с покрытием контактов, соответствующим SnPb (BGA) или RoHS.

Особенности и преимущества:

• Полный понижающий переключатель режимов питания;
• Работа с постоянным напряжением и постоянным током;
• Выбираемый выходной ток до 5 А;
• Возможность распараллеливания для увеличения выходного тока даже от различных источников напряжения;
• Широкий диапазон входных напряжений: 6...36 В;
• Выходное напряжение 1,2...24 В;
• Выбираемая частота переключения: 100...1000 кГц;
• SnPb или RoHS совместимое покрытие контактов;
• Программируемый плавный пуск;
• Размеры 11,25 × 15 × 2,82 мм (LGA) и 11,25 × 15 × 3,42 мм (BGA)

Применение

• Зарядка суперконденсаторов;
• Общепромышленные применения;
• Защита от короткого замыкания или точный предел выходного тока;
• Зарядка аккумуляторов с помощью микроконтроллера;
• Светодиодные драйверы высокой мощности;
• Преобразование напряжения с несколькими входами и одним выходом

  Технические характеристики

• Количество выводов: 81;
• Выходной ток: 5 A;
• Минимальное входное напряжение: 6 В;
• Максимальное входное напряжение: 36 В;
• Минимальное выходное напряжение: 1,2 В;
• Максимальное выходное напряжение: 24 В;
• Частота переключения: 1 МГц;
• Рабочий диапазон температур: -40...+125°C

Преобразователь LTM8026IV можно приобрести по привлекательной цене в интернет-магазине "Спецэлсервис".
