В сравнении с обычными динамиками, у пьезокерамических динамиков серии SCS, производства бельгийской компании Sonitron, на 60% выше сила звука, получаемая с единицы поверхности мембраны. Хорошее качество звука и низкий уровень искажений гарантируют чистое воспроизведение различных тонов, голоса и даже музыки, а, благодаря обратимости пьезоэффекта, могут выполнять функции микрофона.
Пьезокерамические динамики серии SCS хорошо защищены от влаги и пыли, легко переносят сильную вибрацию, исключительно надежны и прочны, вследствие чего могут использоваться в условиях неблагоприятной среды. Для повышения устойчивости к вибрациям, рекомендуется крепить динамики к печатной плате с помощью четырех винтов.
Пьезодинамик SCS-17-P10 – габариты 17x17мм; штыревые выводы.
Пьезодинамик SCS-17-S – габариты 17x17мм; SMD-выводы.
Пьезодинамик SCS-24-P10 – габариты 24x24мм; штыревые выводы.
Пьезодинамик SCS-24-S – габариты 24x24мм; SMD-выводы.
Пьезодинамик SCS-32-P10 – габариты 32x32мм; штыревые выводы.
Пьезодинамик SCS-32-S – габариты 32x32мм; SMD-выводы.
Отличительные особенности:
Наименование |
Частотный диапазон, Гц |
Пиковая частота Сила звука |
Емкость, пФ (±20 %) |
Импеданс, Ом (1 кГц ±20 %) |
Вес, г |
1500…8000 |
2200 Гц @ 92 дБ |
20 |
7957 |
1,7 |
|
1000…8000 |
800 Гц @ 68 дБ |
37 |
4300 |
4,0 |
|
500…8000 |
650 Гц @ 85 дБ |
66 |
2400 |
5,9 |
* Измерения проводились на расстоянии 30 см и при размахе входного напряжения 30 В.

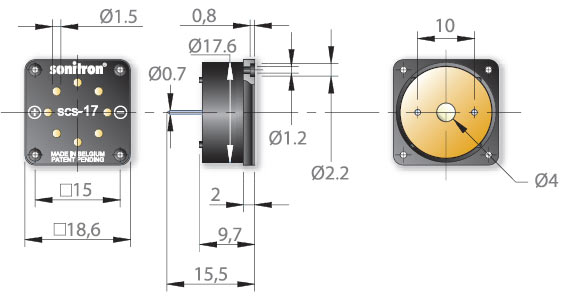

Чертеж корпуса пьезодинамиков SCS-17-P10:

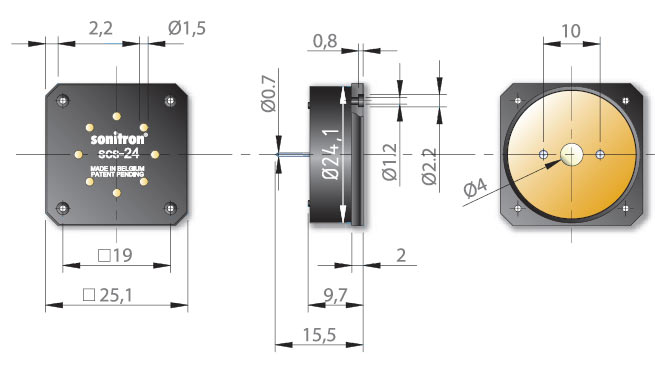

Чертеж корпуса пьезодинамиков SCS-24-P10:

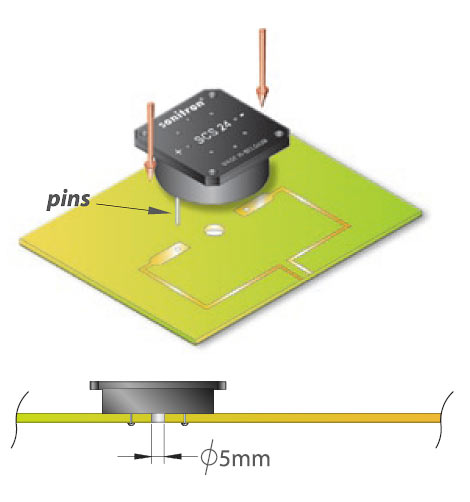

Монтаж SCS-24-P на печатную плату:
Чертеж корпуса пьезодинамиков SCS-24-S:
Монтаж SCS-24-S на печатную плату:
Чертеж корпуса пьезодинамиков SCS-32-P10:
Чертеж корпуса пьезодинамиков SCS-32-S:

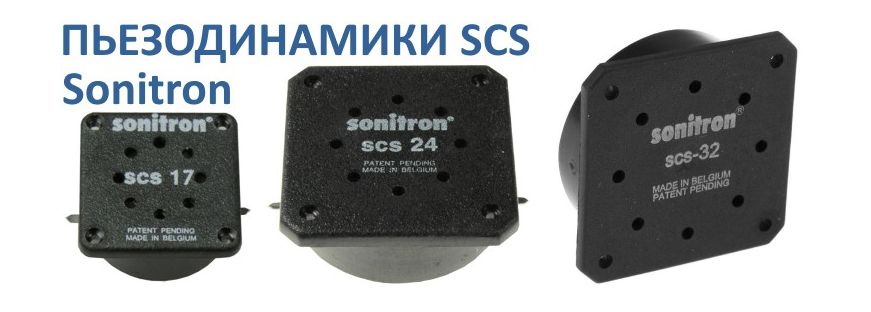

SCS (Sonitron Ceramic Speakers) - первая серия пьезокерамических динамиков Sonitron до сих пор пользуется спросом.
Области применения: приборы бытового и производственного назначения, системы охраны и мониторинга жилых и офисных помещений, торговое и медицинское оборудование, средства связи, компьютерная техника, мультимедиа и т.д.
Благодаря своей надежности и высокому качеству, продукция Sonitron уже завоевала признание таких крупных компаний как Airbus, Drager, Knogo, Nato, Penta, Stanley Door Systems, Volvo и многих других.
